Tương thích điện từ (EMC) trên máy bay

Tương thích điện từ (EMC) trên máy bay

Một chiếc máy bay là nơi hàng trăm thiết bị điện tử chạy sát nhau, dưới sét, radar và các máy phát vô tuyến. EMC là khả năng chúng cùng làm việc đúng trong chính môi trường điện từ đó. Module này đi từ định nghĩa và nguồn nhiễu, qua tín hiệu, phổ và đơn vị dB, đến chuẩn đo (CISPR, IEC 61000, DO-160) và các biện pháp giảm EMI: lọc, ferrite, tụ tách, đi dây, nối đất và liên kết, kèm ba demo chạy ngay trên trang.

Tooley ch.14 (tr.218-237) · Bài giảng "EMC and Aircraft" (46 slide) · Floyd ch.13 mục 13-1, ch.6 mục 6-11, ch.15 mục 15-3

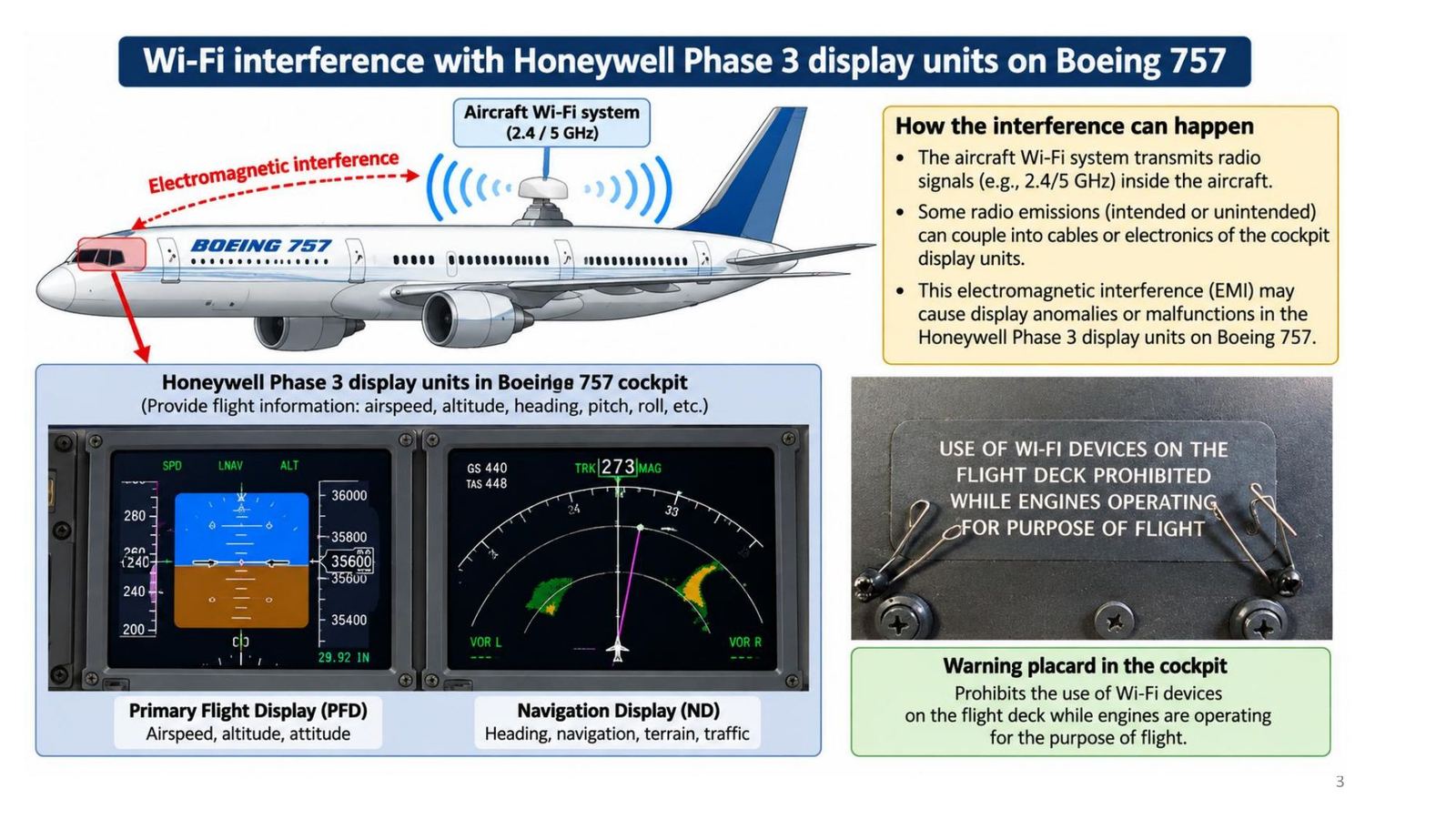

Ví dụ mở đầu: Wi-Fi và màn hình buồng lái Boeing 757

Hệ Wi-Fi trên máy bay phát sóng 2,4 hoặc 5 GHz. Một phần phát xạ (cố ý hoặc không) có thể ghép vào dây hoặc mạch của màn hình Honeywell Phase 3 (PFD, ND) trong buồng lái Boeing 757 và gây hiển thị bất thường. Vì vậy trong buồng lái có biển cảnh báo cấm dùng thiết bị Wi-Fi khi động cơ chạy cho mục đích bay.

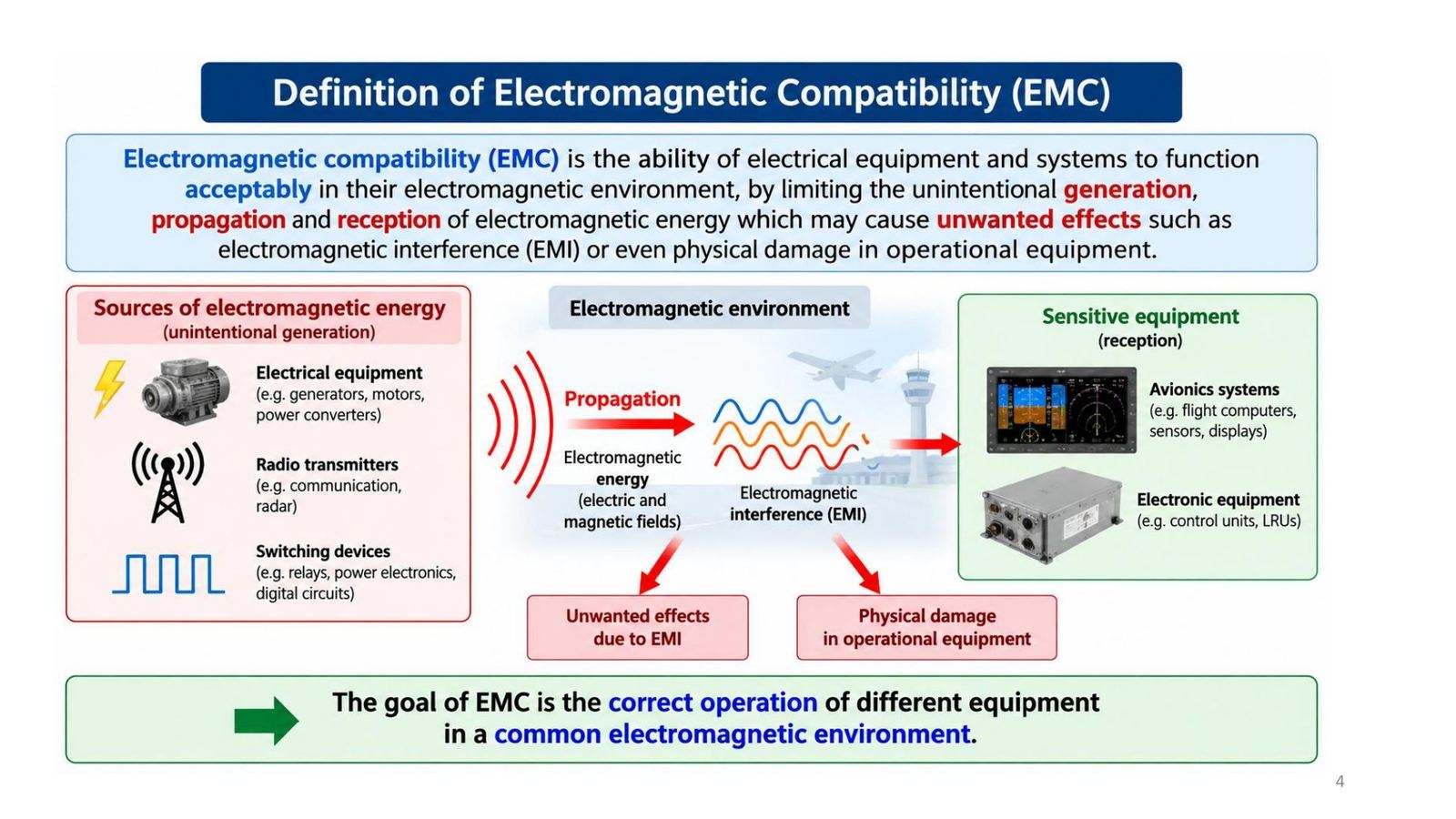

Định nghĩa EMC

Tương thích điện từ (EMC) là khả năng thiết bị và hệ thống điện hoạt động chấp nhận được trong môi trường điện từ của chúng, bằng cách hạn chế việc phát sinh, lan truyền và thu nhận ngoài ý muốn năng lượng điện từ có thể gây tác dụng không mong muốn như nhiễu điện từ (EMI) hoặc thậm chí hư hỏng vật lý. Mục tiêu: thiết bị khác nhau hoạt động đúng trong cùng một môi trường điện từ.

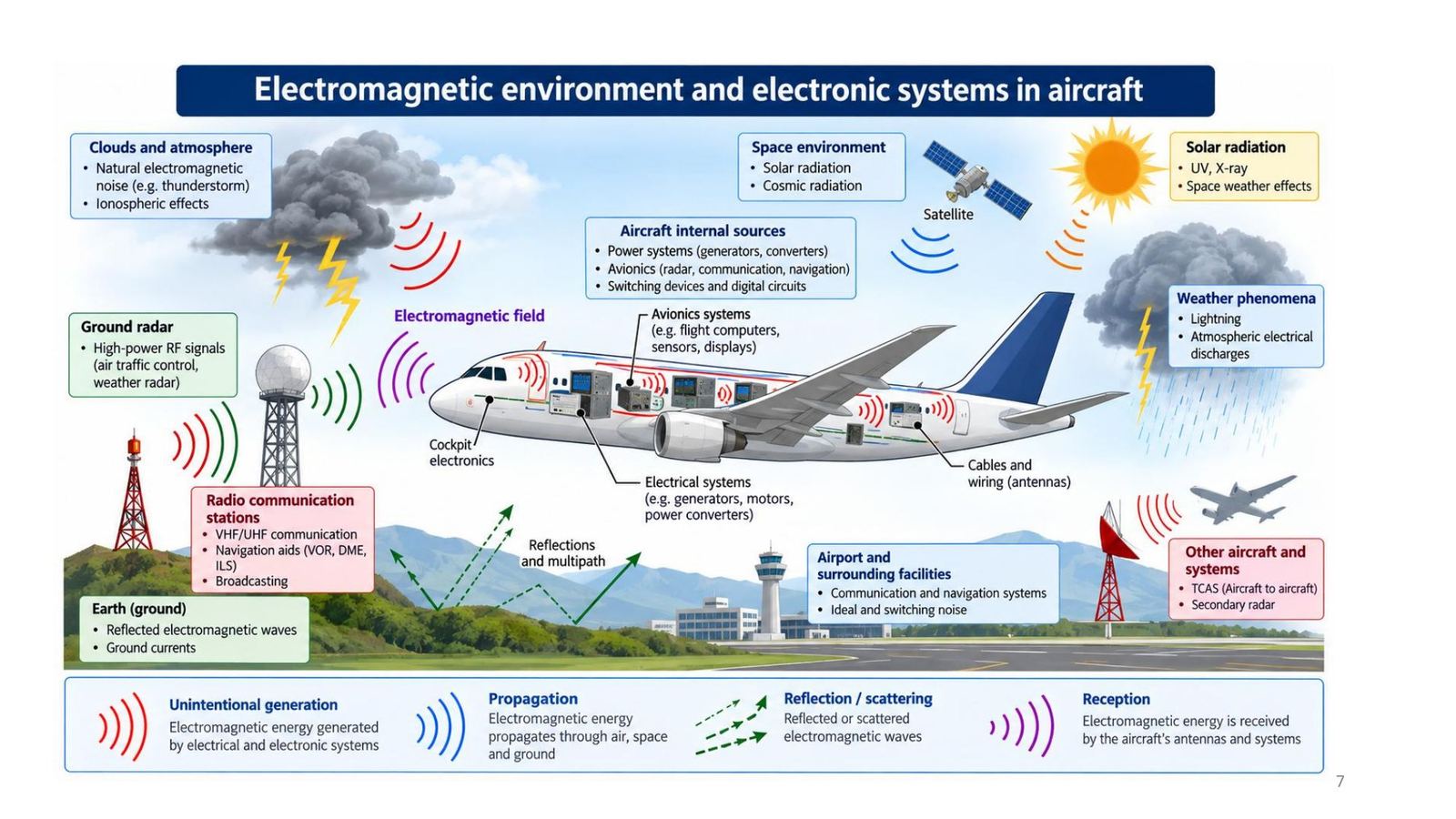

Môi trường điện từ trên máy bay

Nguồn ngoài: sét và hiện tượng thời tiết, radar mặt đất, đài vô tuyến VHF/UHF và dẫn đường (VOR, DME, ILS), máy bay khác (TCAS), bức xạ Mặt Trời và vũ trụ. Nguồn trong: máy phát, động cơ, bộ biến đổi, avionics và thiết bị chuyển mạch. Bốn bước của năng lượng: phát sinh ngoài ý muốn, lan truyền, phản xạ/tán xạ, thu nhận (qua ăng-ten và dây dẫn của máy bay).

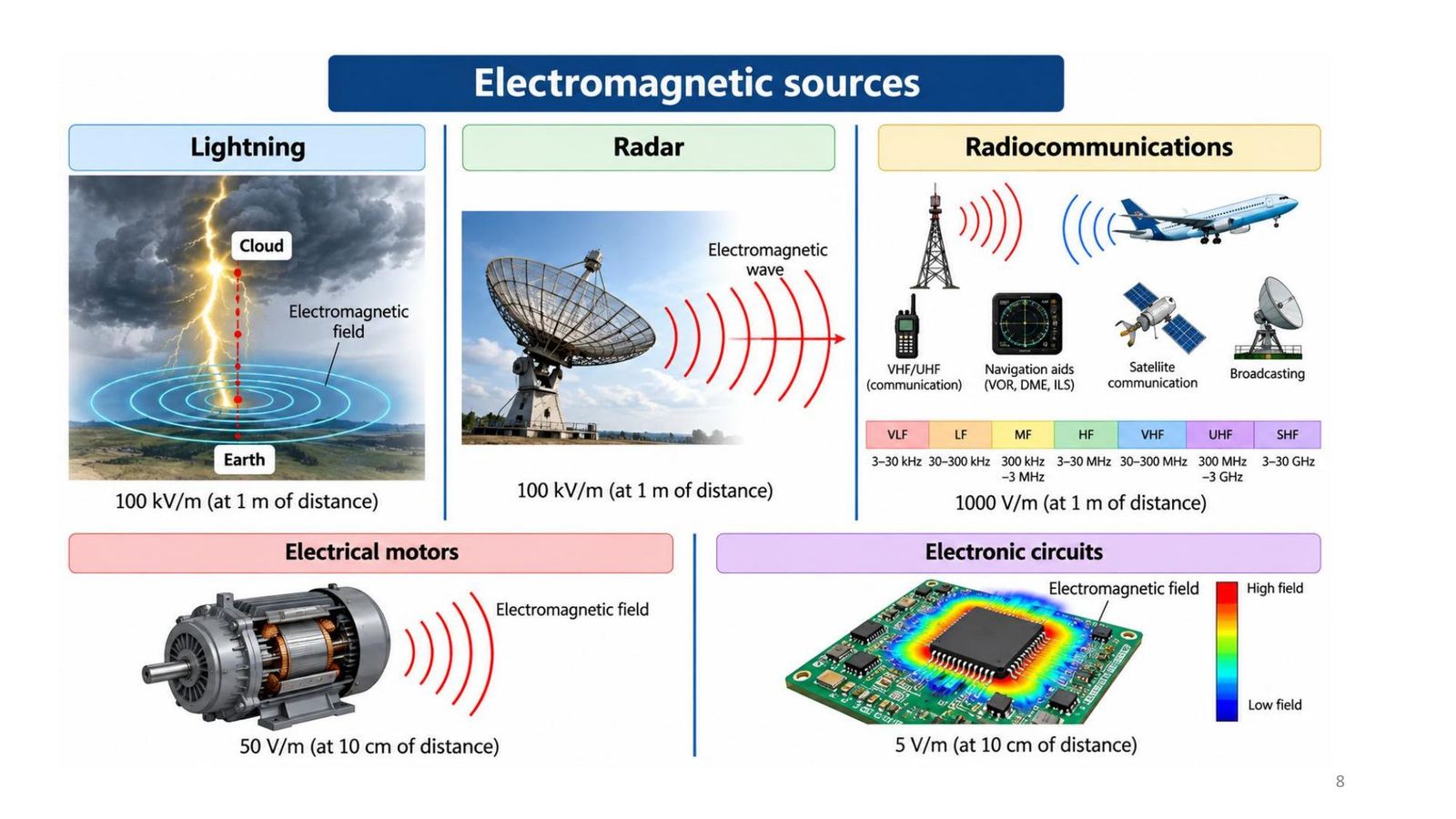

Cường độ các nguồn điện từ

Dải tần: VLF 3 đến 30 kHz, LF 30 đến 300 kHz, MF 300 kHz đến 3 MHz, HF 3 đến 30 MHz, VHF 30 đến 300 MHz, UHF 300 MHz đến 3 GHz, SHF 3 đến 30 GHz.

Nguồn gây EMI và hậu quả (Tooley 14.4)

Nguồn: đèn huỳnh quang, máy phát radio và radar, đường dây điện, bộ điều khiển sưởi cửa sổ, động cơ cảm ứng, mạch đóng cắt và điều sáng, bộ vi xử lý và mạch liên quan, mạch xung tần cao, cáp bus (trừ cáp quang), phóng tĩnh điện và sét.

Hậu quả: sai số chỉ thị (cao hoặc thấp hơn thực), tiếng huýt dị tần trong âm thanh, hoa văn xương cá trên màn hình video, tiếng vo vo ở liên lạc nội bộ, thu phát radio và radar kém nhạy, chỉ báo sai ở radar và DME, báo động giả.

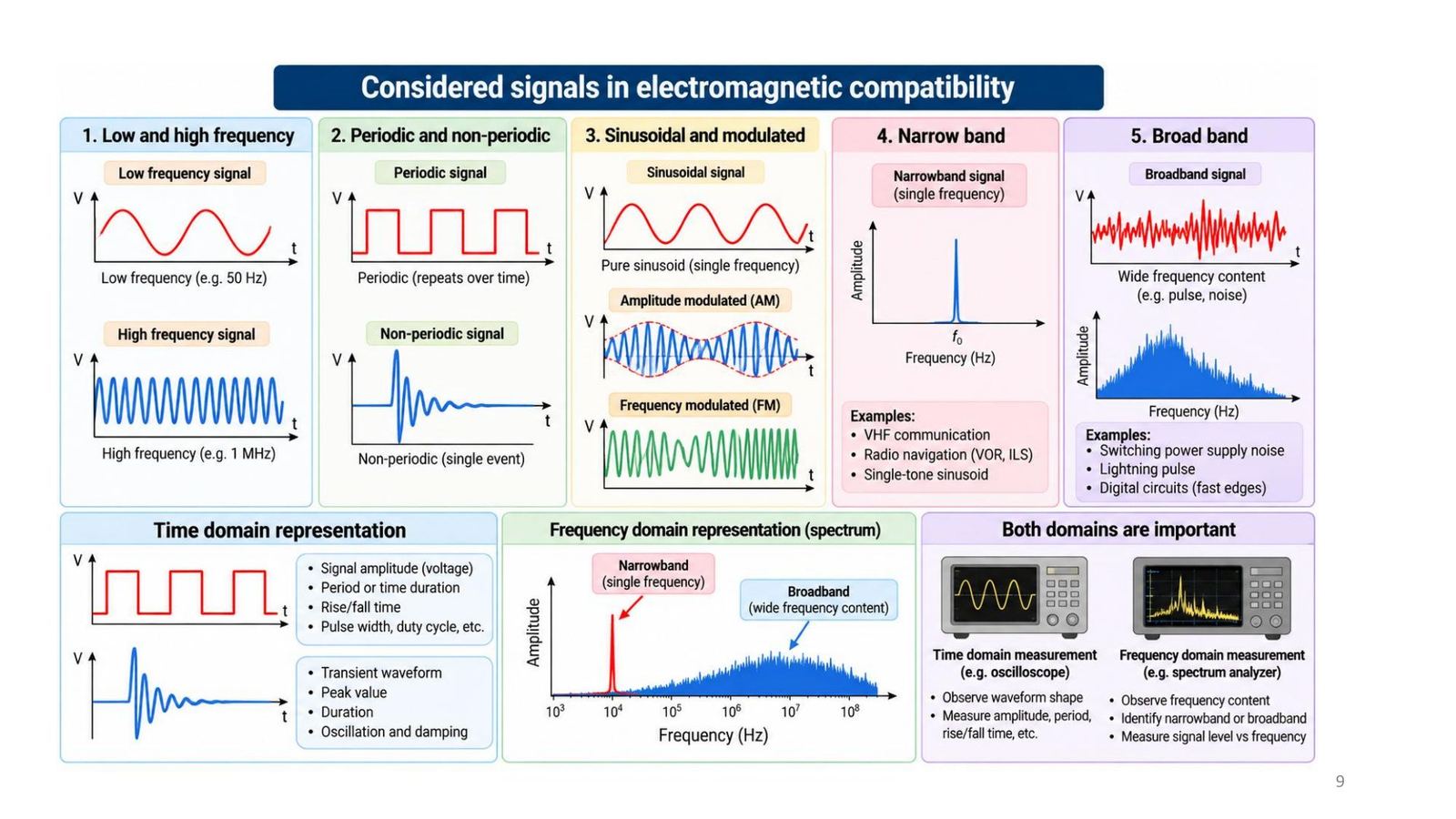

Các loại tín hiệu trong EMC

Cần xét mọi dạng sóng: tần thấp và cao, tuần hoàn và không tuần hoàn, hình sin và điều chế (AM, FM), băng hẹp (một tần số: VHF, VOR/ILS) và băng rộng (xung, nhiễu: nguồn xung, mạch số cạnh nhanh, xung sét).

Miền thời gian (dao động ký): biên độ, chu kỳ, thời gian lên xuống. Miền tần số (máy phân tích phổ): nội dung tần số, băng hẹp hay băng rộng, mức theo tần số.

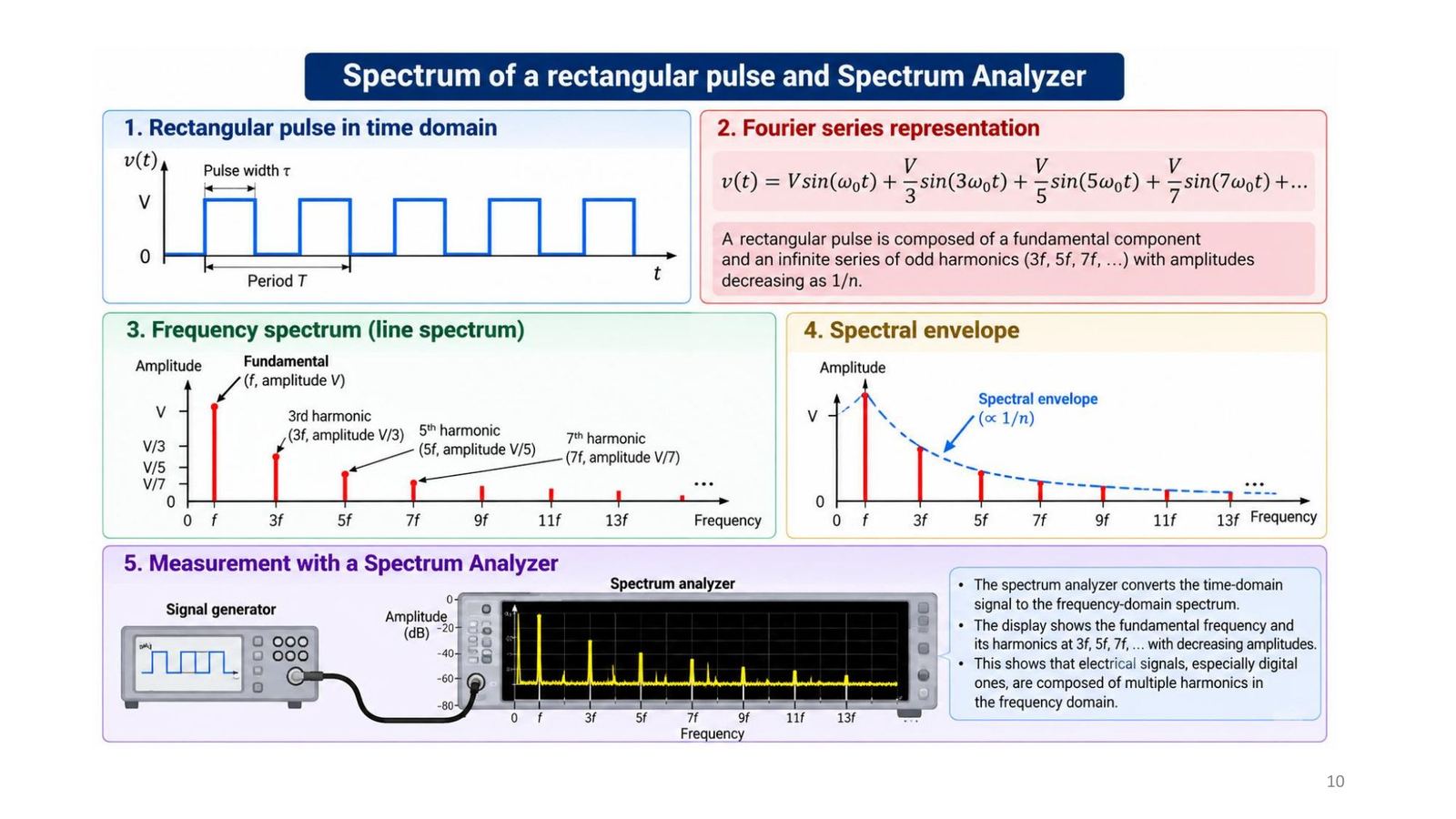

Phổ của xung chữ nhật: tổng các hài lẻ

Mọi sóng phức đều gồm một hài cơ bản cộng nhiều hài, mỗi hài có biên độ và pha riêng (phân tích Fourier). Sóng vuông: v = V[sin ωt + (1/3) sin 3ωt + (1/5) sin 5ωt + (1/7) sin 7ωt + …], chỉ có hài lẻ (f, 3f, 5f, 7f, …) với biên độ V/n; đường bao phổ tỉ lệ 1/n. Hãy thử Demo 2 ở cuối trang.

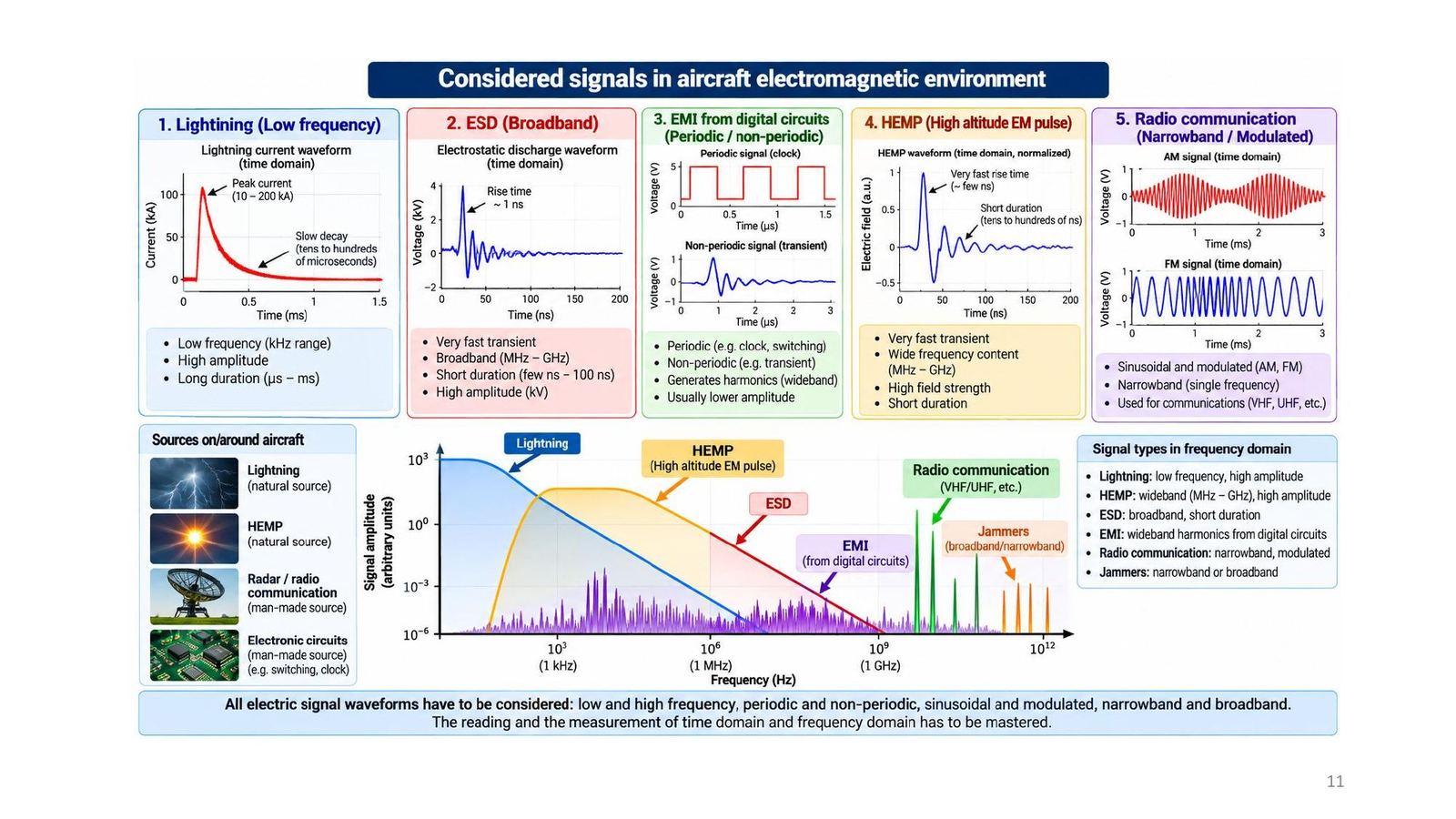

Tín hiệu trong môi trường điện từ của máy bay

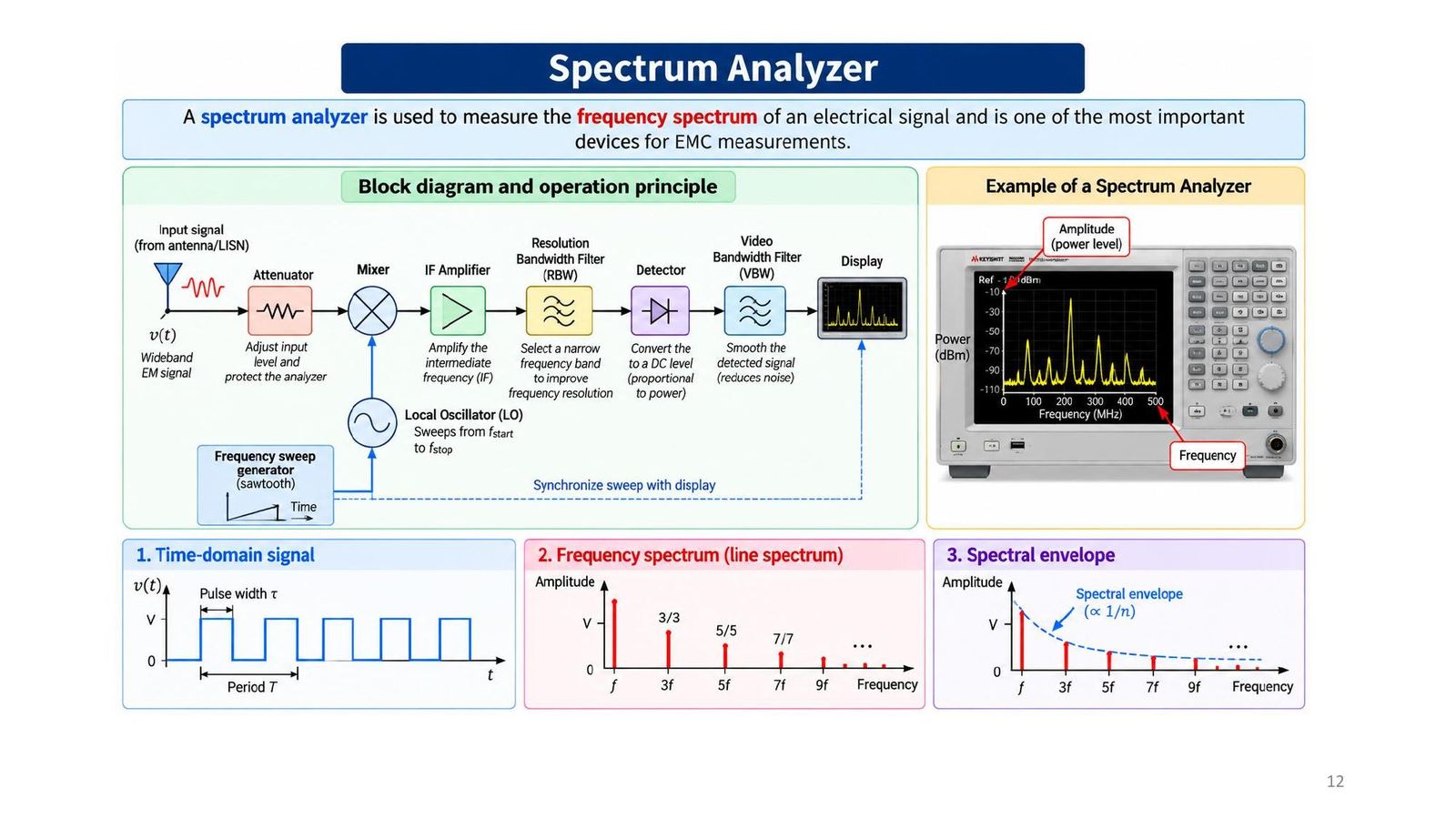

Máy phân tích phổ

Máy phân tích phổ đo phổ tần số của tín hiệu điện và là một trong những thiết bị quan trọng nhất của đo EMC. Sơ đồ khối (bài giảng): bộ suy hao → bộ trộn (mixer) → khuếch đại trung tần (IF) → bộ lọc phân giải RBW → bộ tách sóng → bộ lọc video VBW → màn hình; dao động nội LO quét từ f_start đến f_stop đồng bộ với màn hình.

Sàn nhiễu và các ví dụ phổ của Tooley

Màn hình có thang biên độ dBm (−100 đến +10 dBm) và tần số (0,1 đến 1000 MHz); tín hiệu hiện thành các vạch (phổ vạch) và hai con trỏ đo biên độ và tần số (hình 14.7: −26 dBm tại 121 MHz). Dải đo 110 dB, độ nhạy cuối cùng bị giới hạn bởi sàn nhiễu của chính máy, thường −95 đến −110 dB.

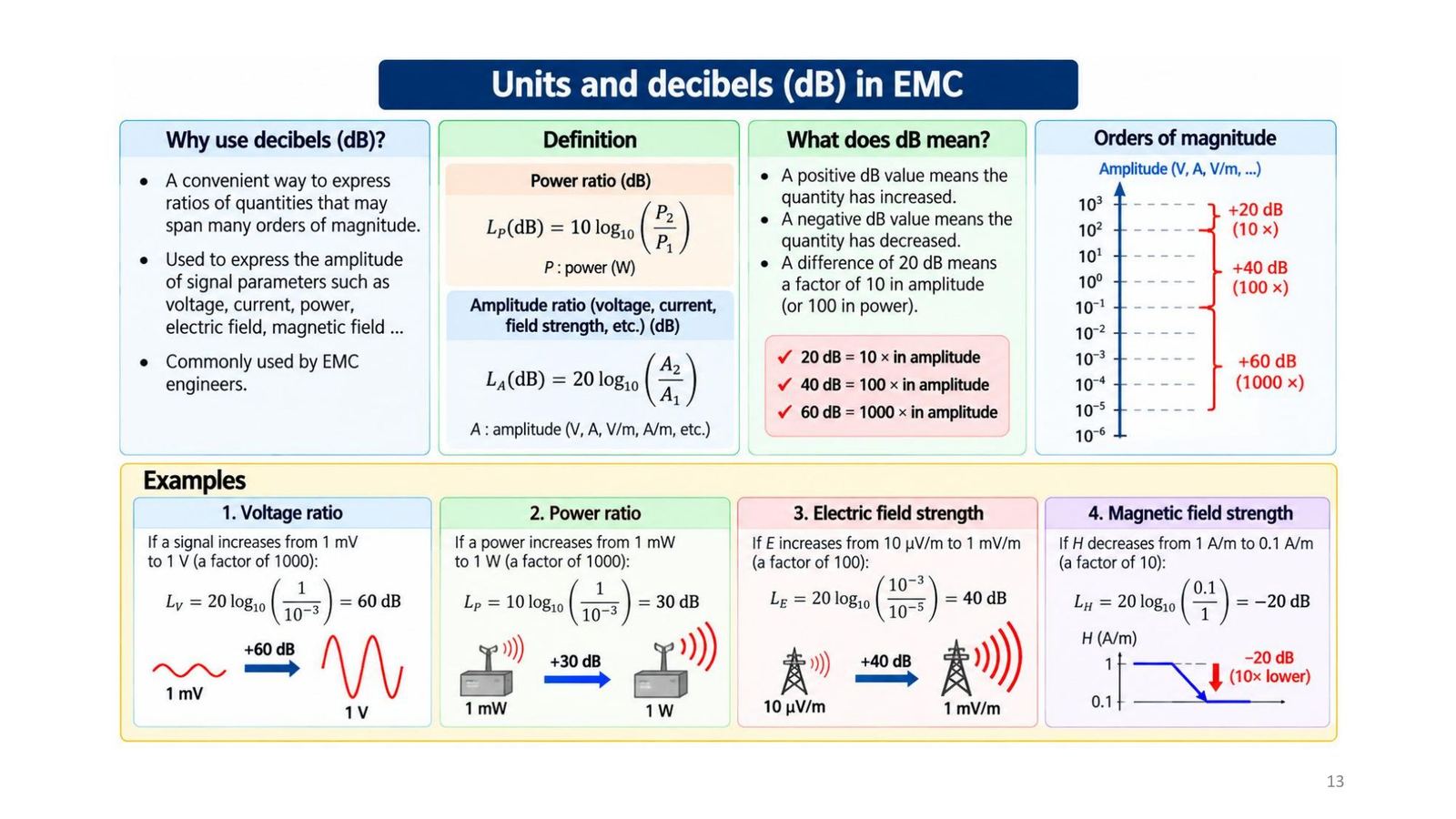

Vì sao dùng dB

dB là cách gọn để diễn tả tỉ số các đại lượng trải qua nhiều bậc độ lớn, dùng cho biên độ của điện áp, dòng, công suất, cường độ điện trường, từ trường. Quy tắc: số dB dương nghĩa là tăng, âm là giảm; 20 dB = 10 lần biên độ, 40 dB = 100 lần, 60 dB = 1000 lần (hay 100, 10 000, 1 000 000 lần công suất).

Ví dụ: 1 mV lên 1 V = +60 dB; 1 mW lên 1 W = +30 dB; 10 µV/m lên 1 mV/m = +40 dB; H từ 1 xuống 0,1 A/m = −20 dB.

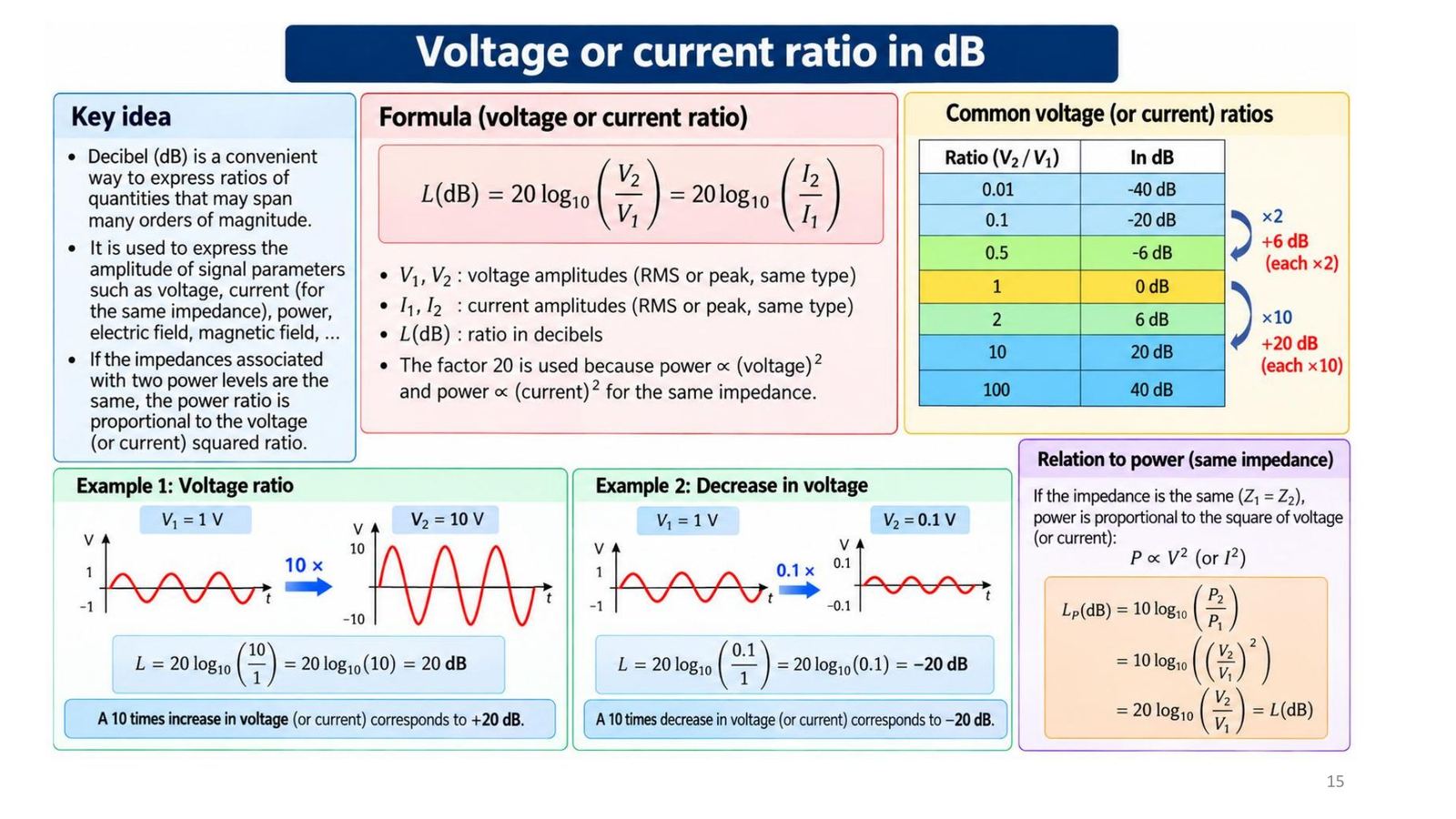

Tỉ số công suất và tỉ số điện áp

L_P = 10 log(P₂/P₁); L = 20 log(V₂/V₁) = 20 log(I₂/I₁) vì P ∝ V² (cùng trở kháng).

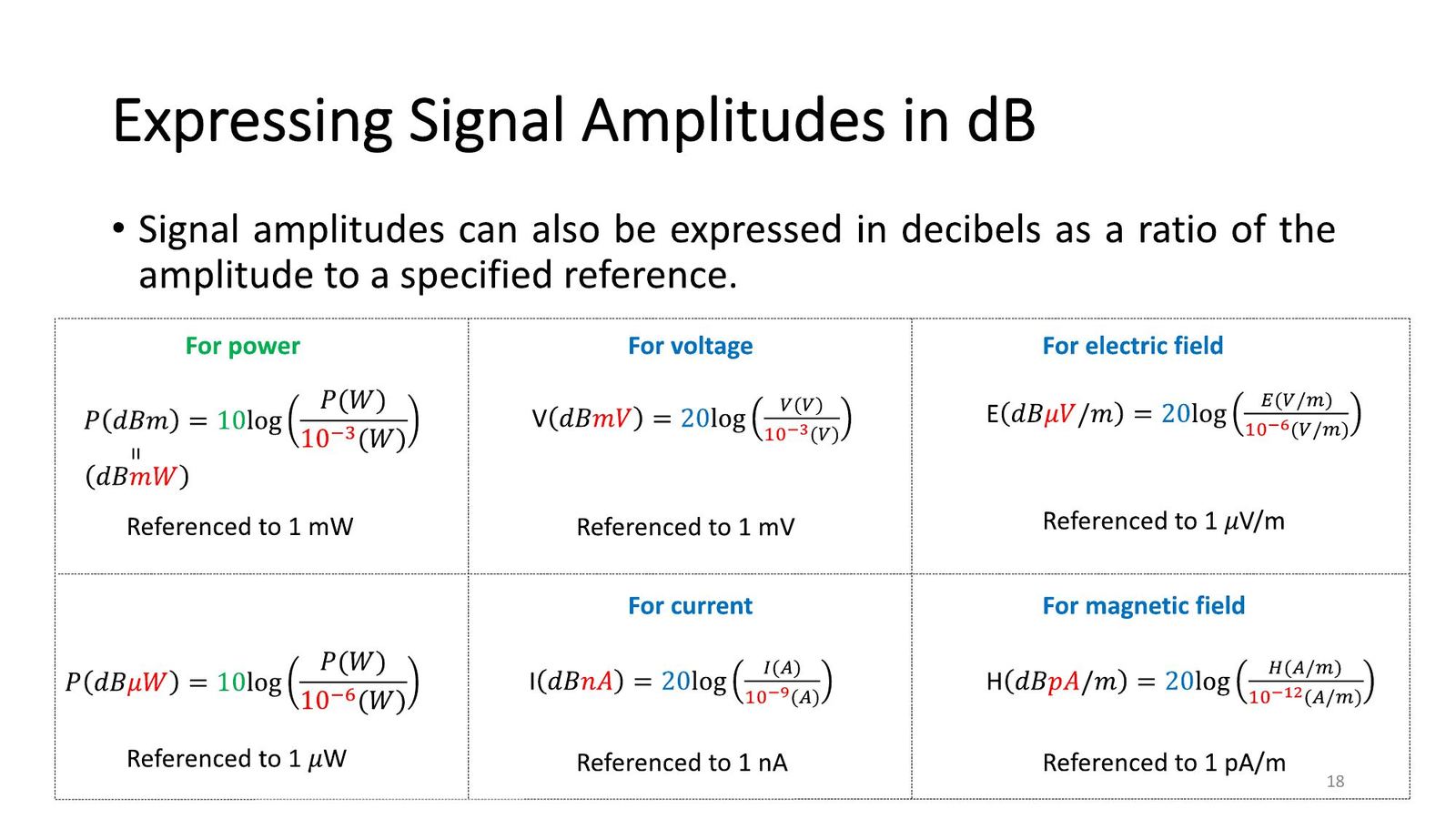

Biên độ tuyệt đối: dBm, dBµV, dBµV/m

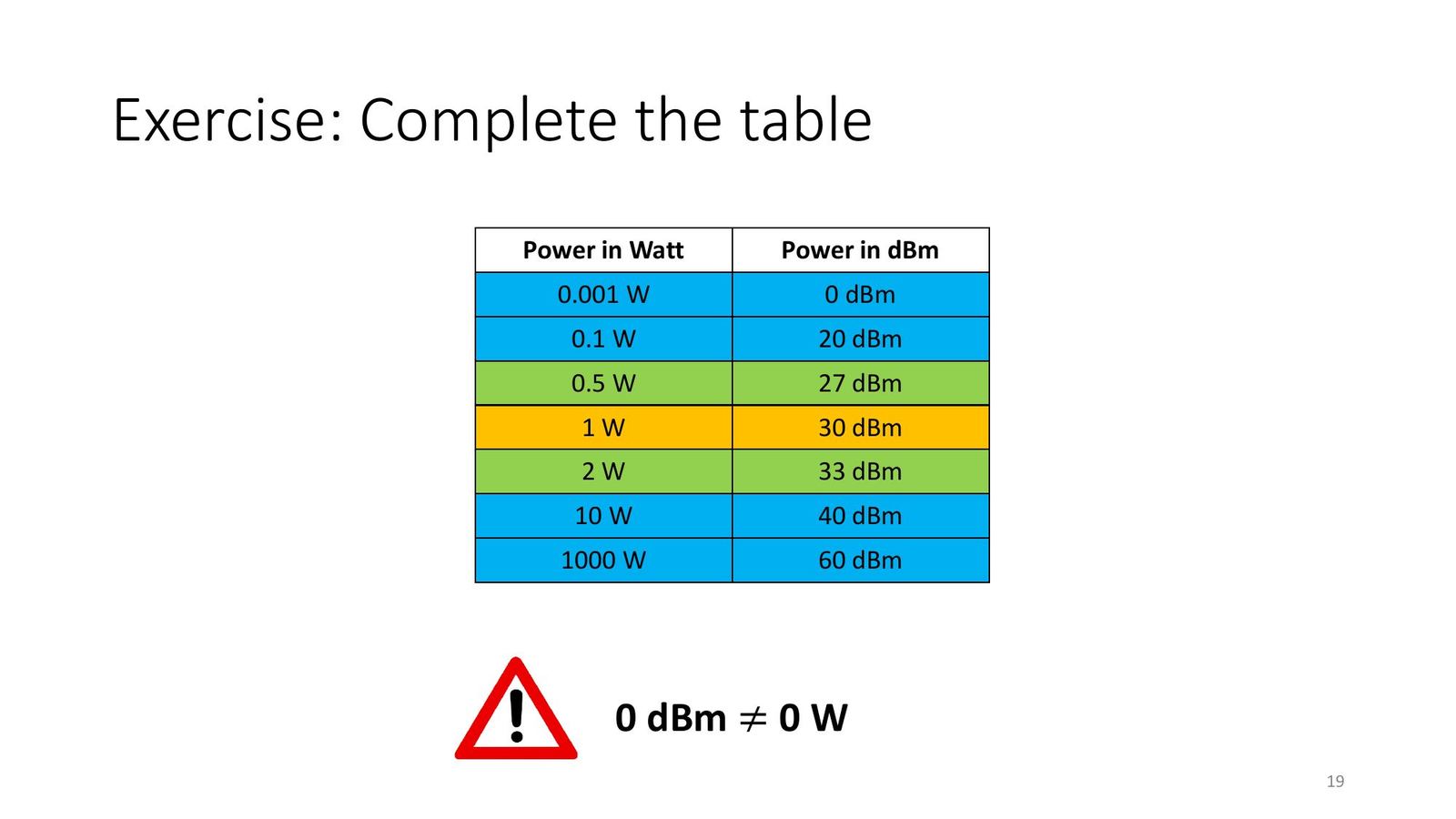

Bài tập slide 17 và 19: tỉ số dB và bảng dBm

Bảng slide 19: 0,001 W = 0 dBm; 0,1 W = 20; 0,5 W = 27; 1 W = 30; 2 W = 33; 10 W = 40; 1000 W = 60 dBm.

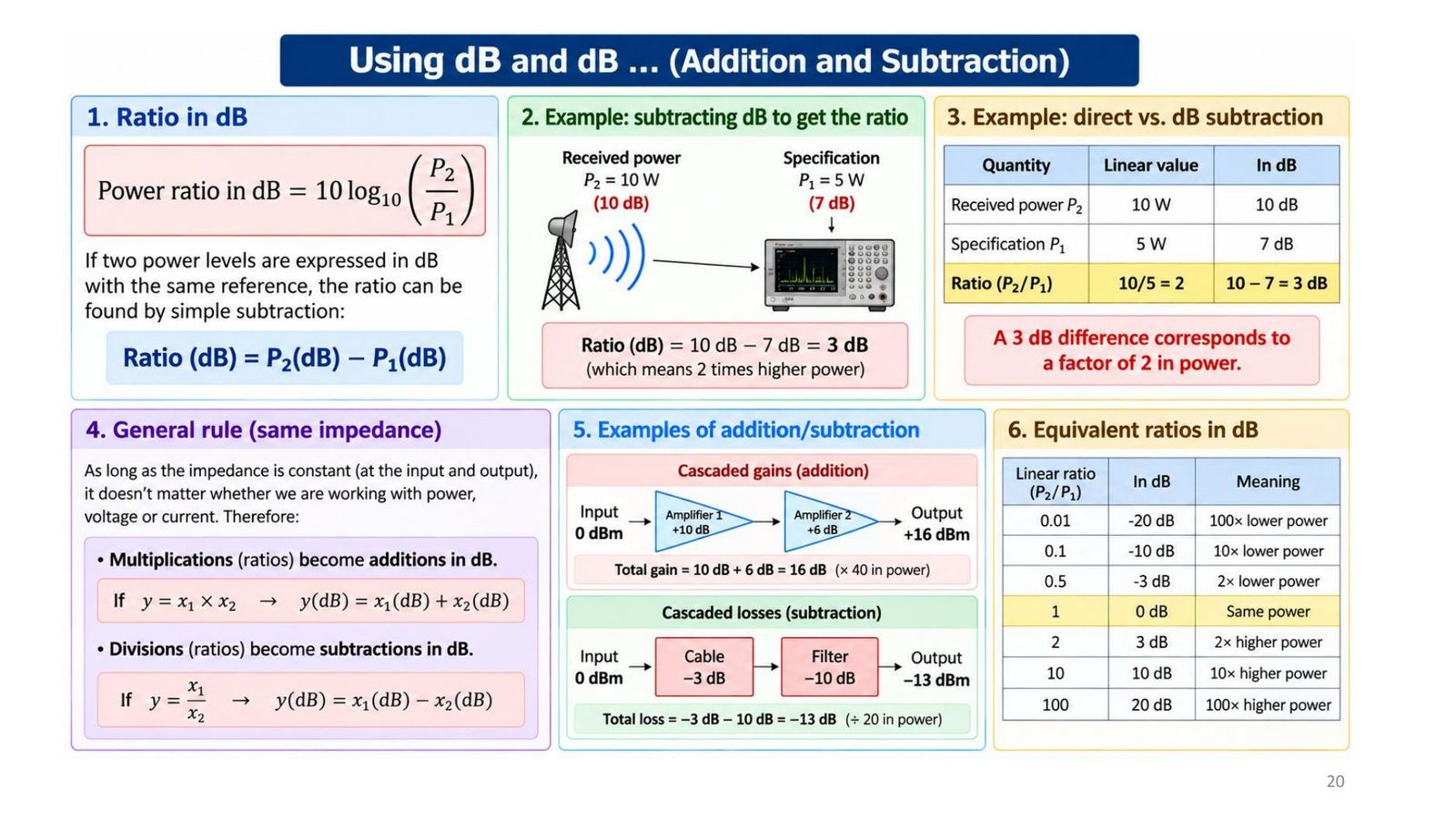

Cộng và trừ dB: chuỗi khuếch đại và suy hao

Cùng trở kháng thì phép nhân tỉ số thành cộng dB, phép chia thành trừ dB. Hai mức cùng tham chiếu có thể trừ nhau: Ratio(dB) = P₂(dB) − P₁(dB); ví dụ nhận 10 W (10 dB) so với yêu cầu 5 W (7 dB) cho 3 dB, tức gấp đôi. Chuỗi: 0 dBm qua khuếch đại +10 dB và +6 dB cho +16 dBm; 0 dBm qua cáp −3 dB và bộ lọc −10 dB cho −13 dBm.

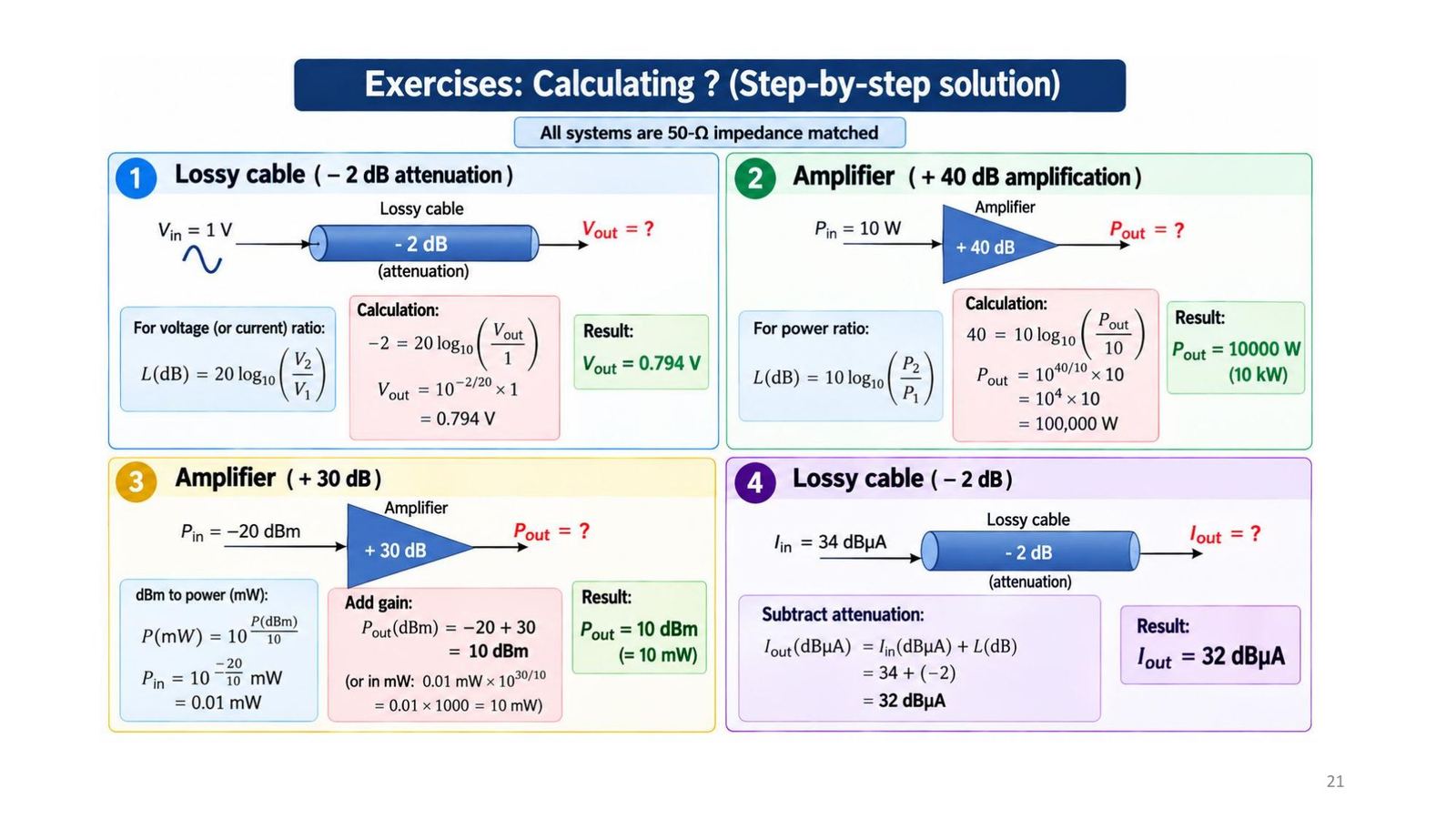

Bài tập slide 21: bốn bài giải từng bước

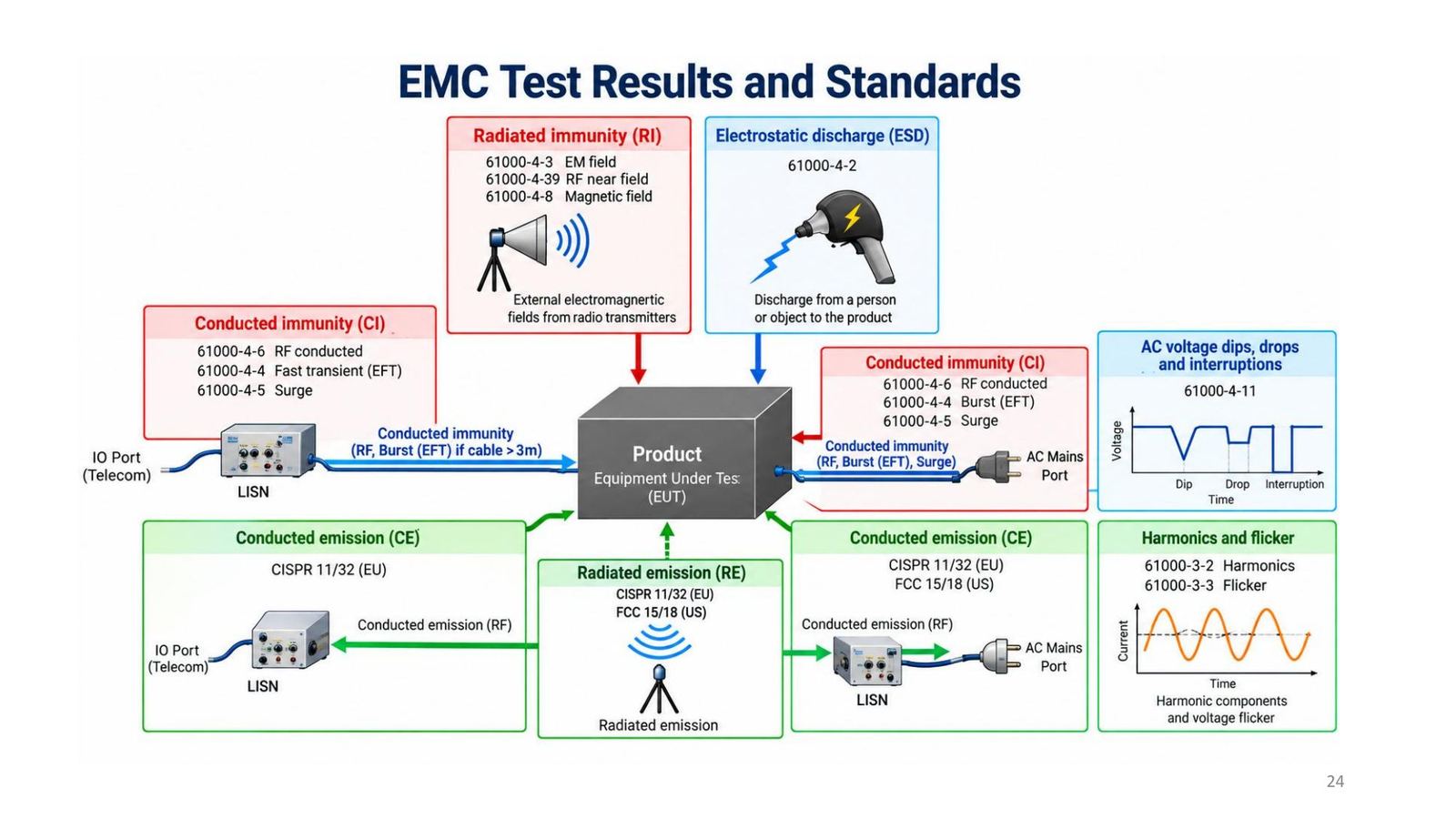

Chuẩn EMC gồm những gì

Chuẩn EMC = thuật ngữ + quy tắc yêu cầu + phương pháp thử + giới hạn và mức thử tối thiểu. Hai nhóm: phát xạ (giới hạn năng lượng điện từ không mong muốn do sản phẩm phát ra, dẫn và bức xạ) và miễn nhiễm (sản phẩm hoạt động đúng khi có nhiễu ngoài: ESD, trường RF bức xạ, xung nhanh EFT/burst, surge, nhiễu RF dẫn).

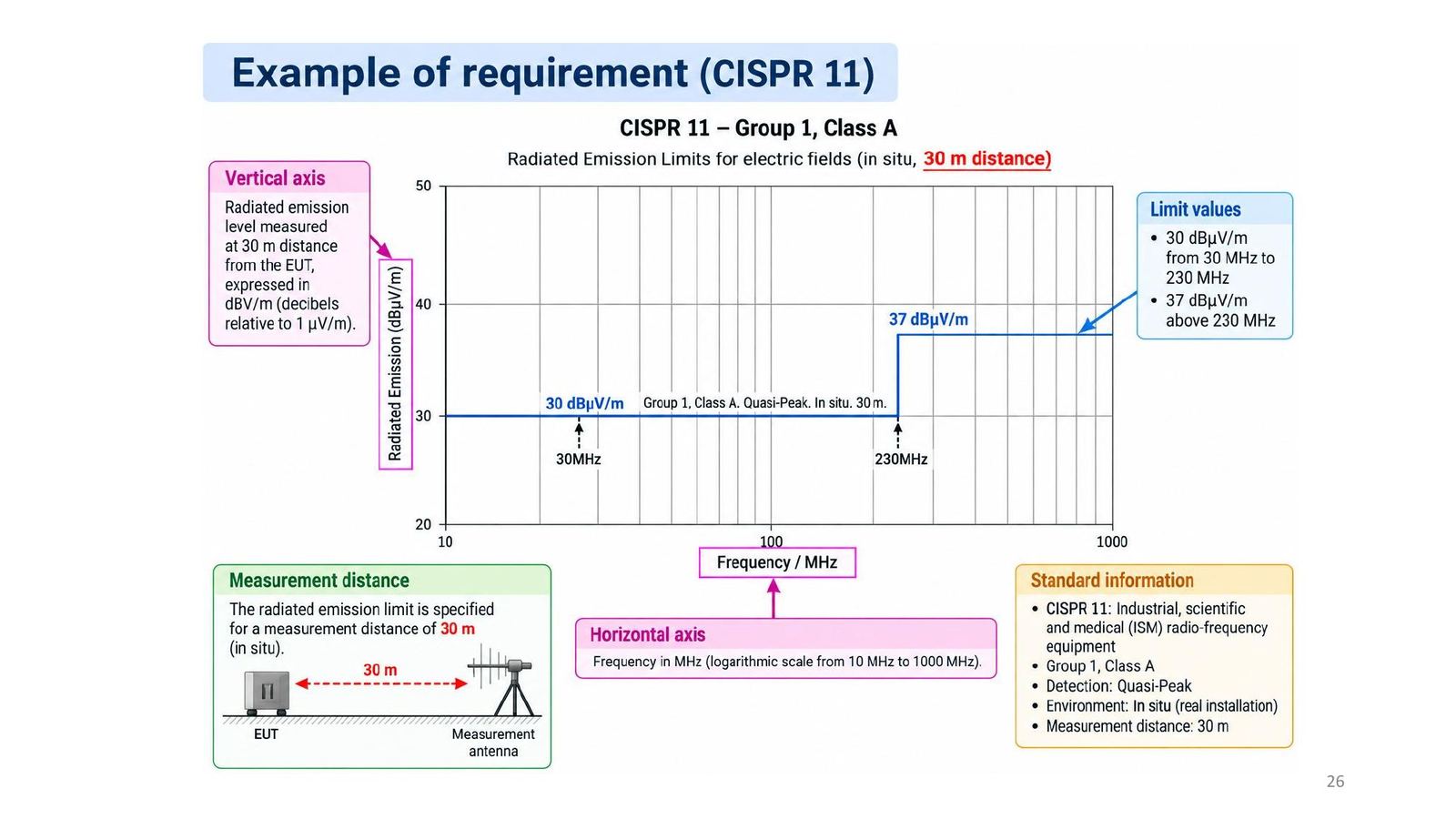

Ví dụ giới hạn CISPR 11 (Group 1, Class A)

Giới hạn phát xạ bức xạ của điện trường, đo tại chỗ ở khoảng cách 30 m, bộ tách sóng gần đỉnh (quasi-peak): 30 dBµV/m từ 30 MHz đến 230 MHz và 37 dBµV/m trên 230 MHz. Trục dọc là dBµV/m (so với 1 µV/m), trục ngang là tần số theo thang logarit từ 10 đến 1000 MHz.

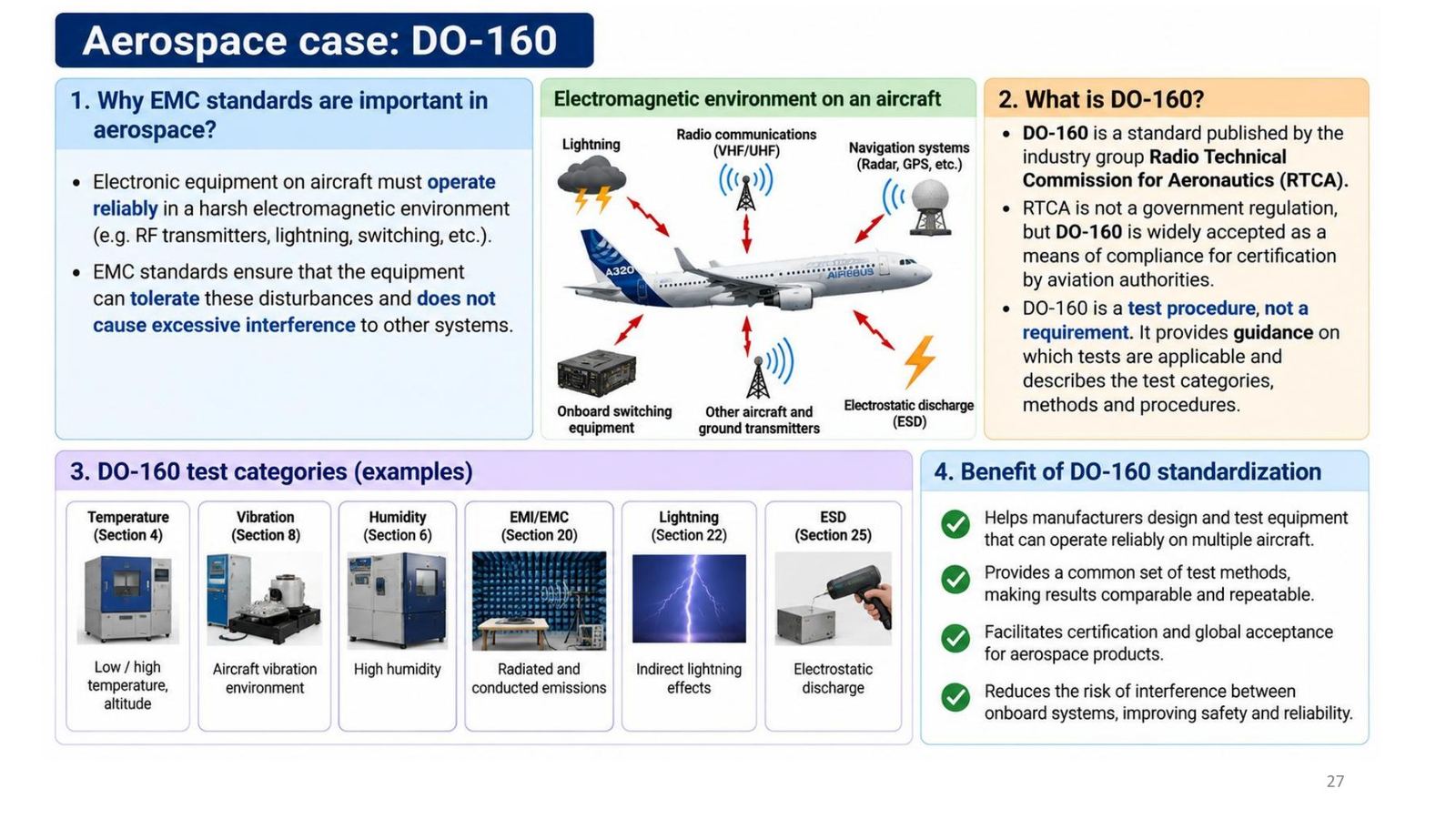

DO-160 trong hàng không

DO-160 do nhóm ngành Radio Technical Commission for Aeronautics (RTCA) ban hành. RTCA không phải cơ quan chính phủ, nhưng DO-160 được cơ quan hàng không rộng rãi chấp nhận làm phương tiện chứng minh tuân thủ. DO-160 là quy trình thử, không phải yêu cầu: nó hướng dẫn phép thử nào áp dụng và mô tả loại, phương pháp, quy trình thử.

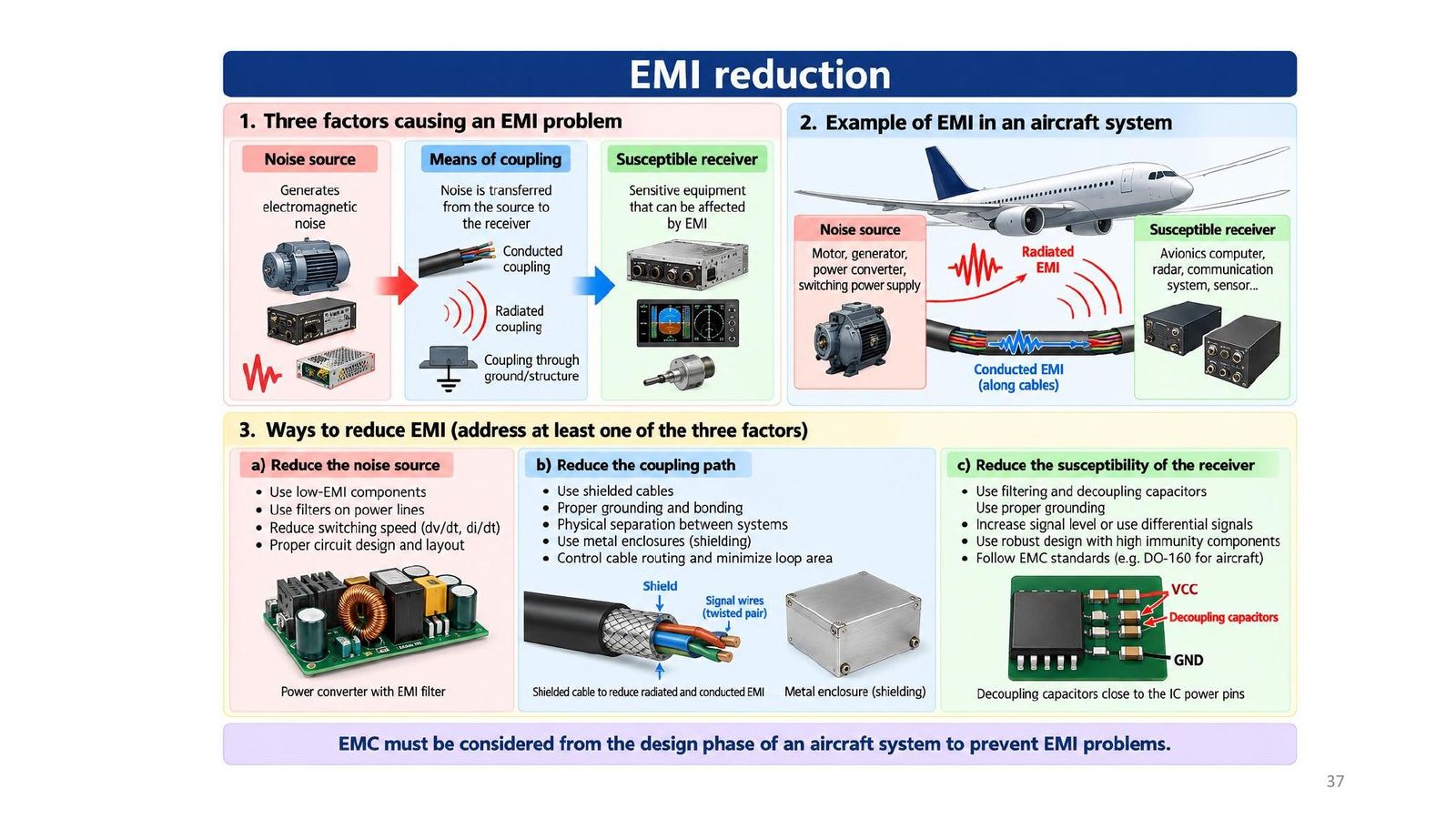

Ba yếu tố của một vấn đề EMI

Phải xử lý ít nhất một trong ba yếu tố. Phải tính EMC ngay từ giai đoạn thiết kế.

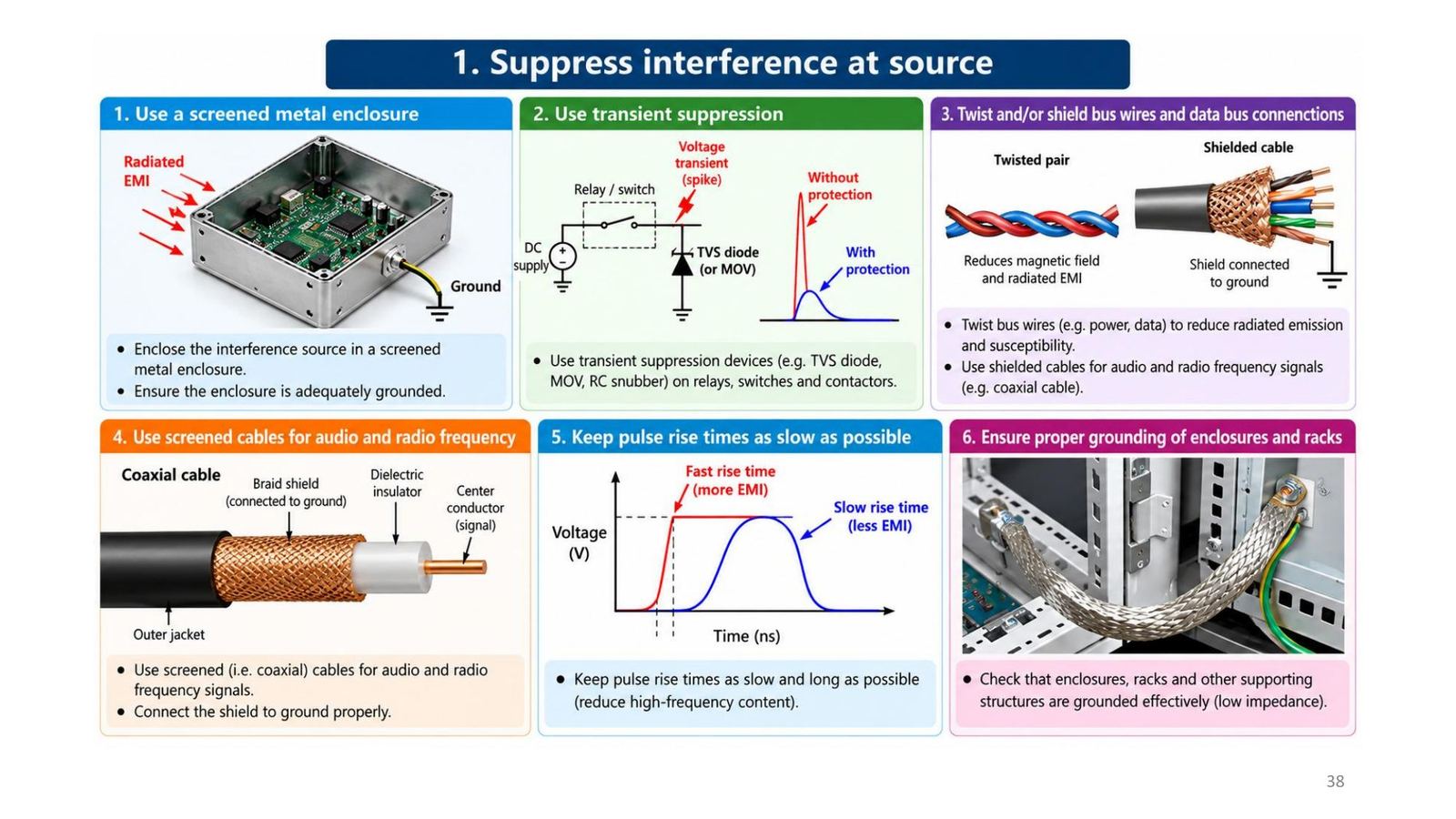

1. Triệt nhiễu tại nguồn

1. Bao nguồn nhiễu trong vỏ kim loại có che chắn và nối đất đủ tốt.
2. Dùng chống xung quá độ (diode TVS, MOV, mạch RC) trên rơ-le, công tắc, contactor.
3. Xoắn và/hoặc bọc dây bus và đường dữ liệu.
4. Dùng cáp bọc (đồng trục) cho tín hiệu âm thanh và tần số vô tuyến, nối vỏ bọc xuống đất đúng cách.
5. Giữ thời gian lên của xung chậm và dài nhất có thể (giảm nội dung tần cao).
6. Kiểm tra vỏ, giá đỡ và kết cấu được nối đất hiệu quả (trở kháng thấp).

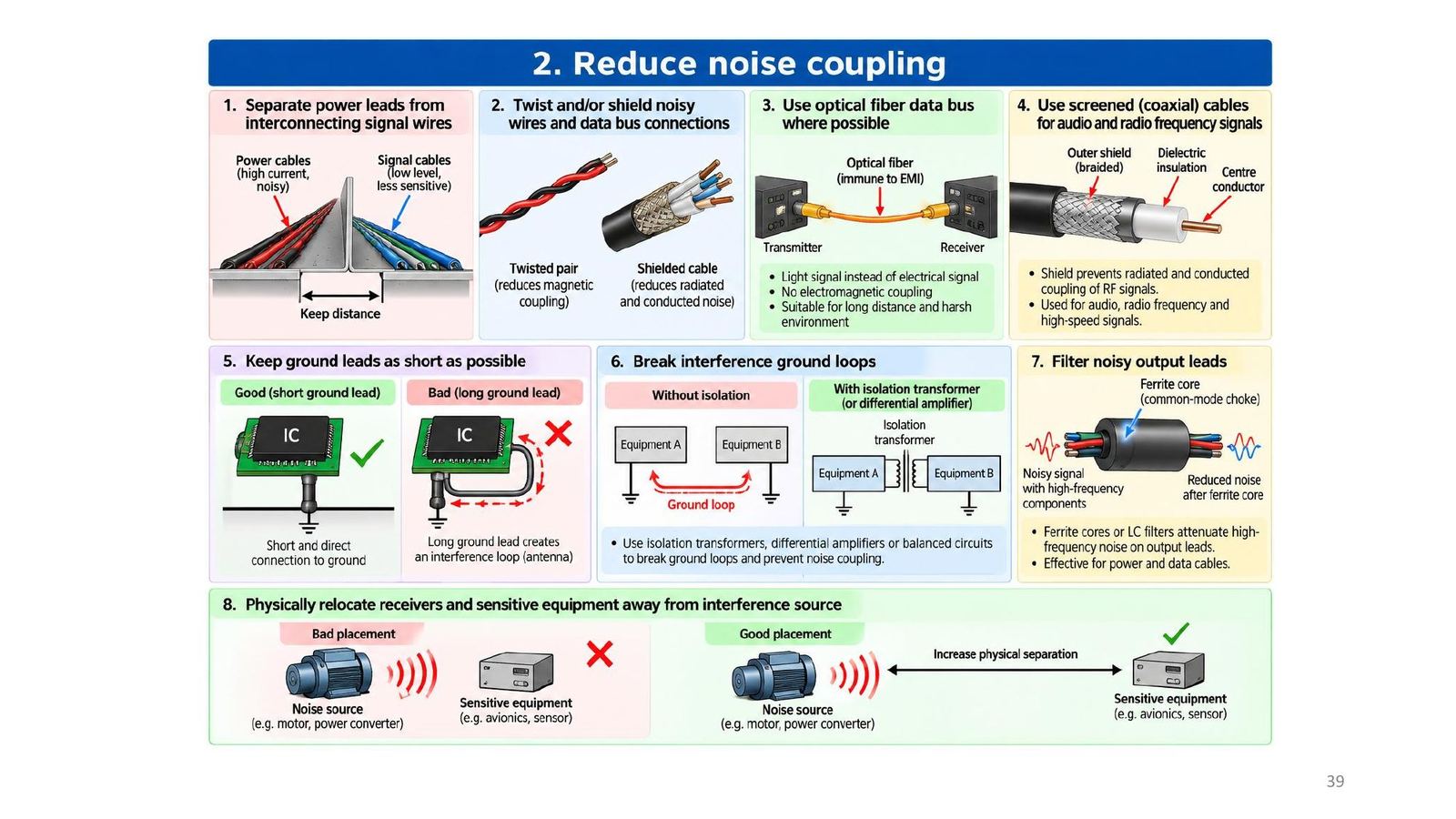

2. Giảm ghép nhiễu và các biện pháp đi dây

• Tách dây công suất khỏi dây tín hiệu; đi dây chiến lược (tín hiệu xa dây công suất).
• Xoắn/bọc dây ồn và bus dữ liệu; dùng sợi quang nếu có thể (miễn nhiễm EMI, Module 08).
• Giữ dây đất ngắn; phá vòng đất bằng biến áp cách ly, bộ khuếch đại vi sai hoặc mạch cân bằng.
• Lọc các dây ngõ ra ồn (lõi ferrite, bộ lọc LC); dời thiết bị nhạy ra xa nguồn nhiễu.
• Giữ dây ngắn; giữ pigtail của vỏ bọc đúng độ dài thiết kế; không kéo dài dây đất thiết bị.

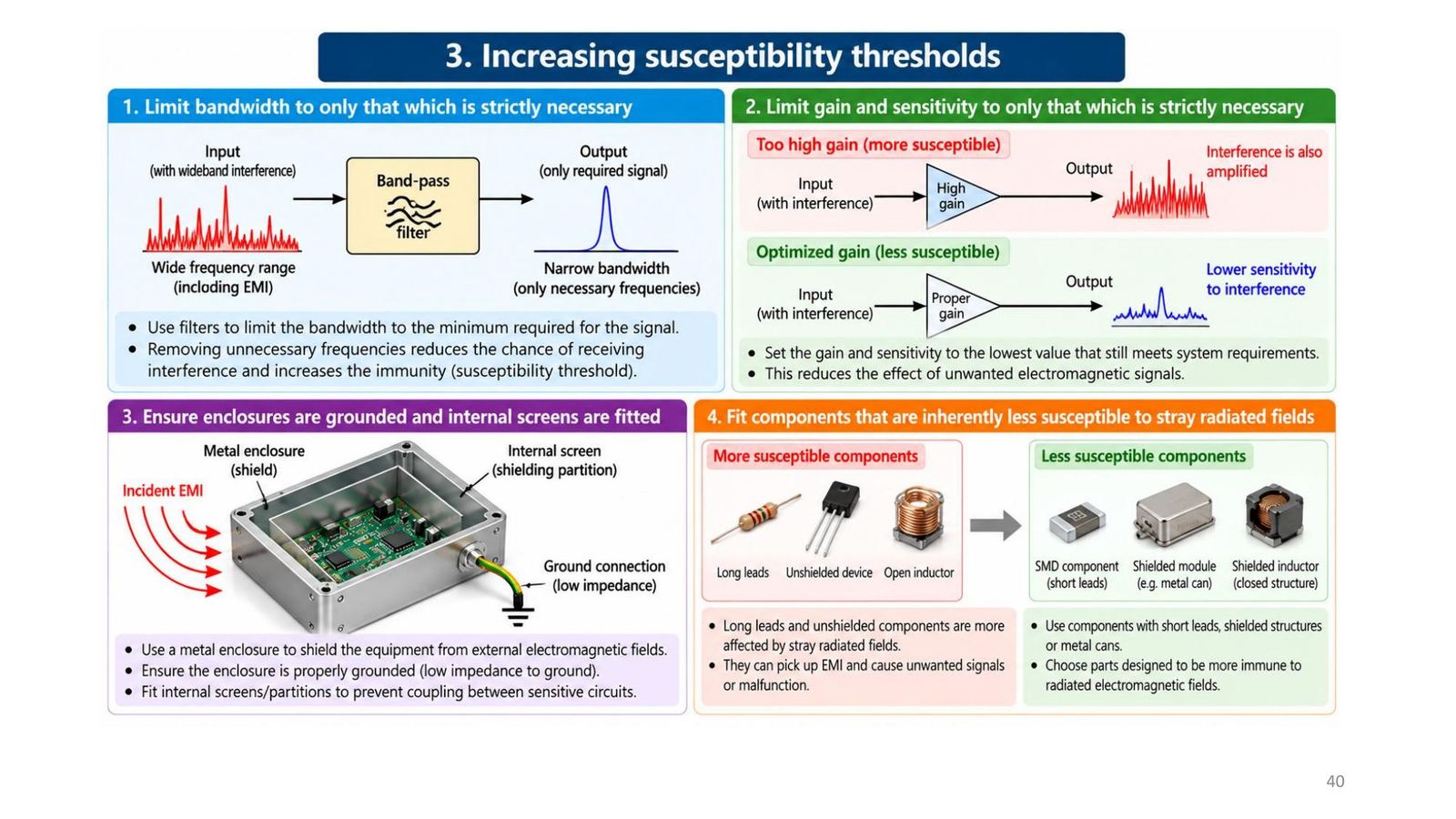

3. Tăng ngưỡng nhạy cảm

1. Giới hạn băng thông chỉ ở mức cần thiết (bộ lọc băng thông loại bỏ nhiễu rộng).
2. Giới hạn độ lợi và độ nhạy chỉ ở mức cần thiết (độ lợi quá cao cũng khuếch đại nhiễu).
3. Bảo đảm vỏ được nối đất và có vách che bên trong.
4. Dùng linh kiện ít nhạy với trường bức xạ lạc: chân ngắn (SMD), module có vỏ kim loại, cuộn cảm bọc kín, thay cho chân dài, linh kiện không che, cuộn hở.

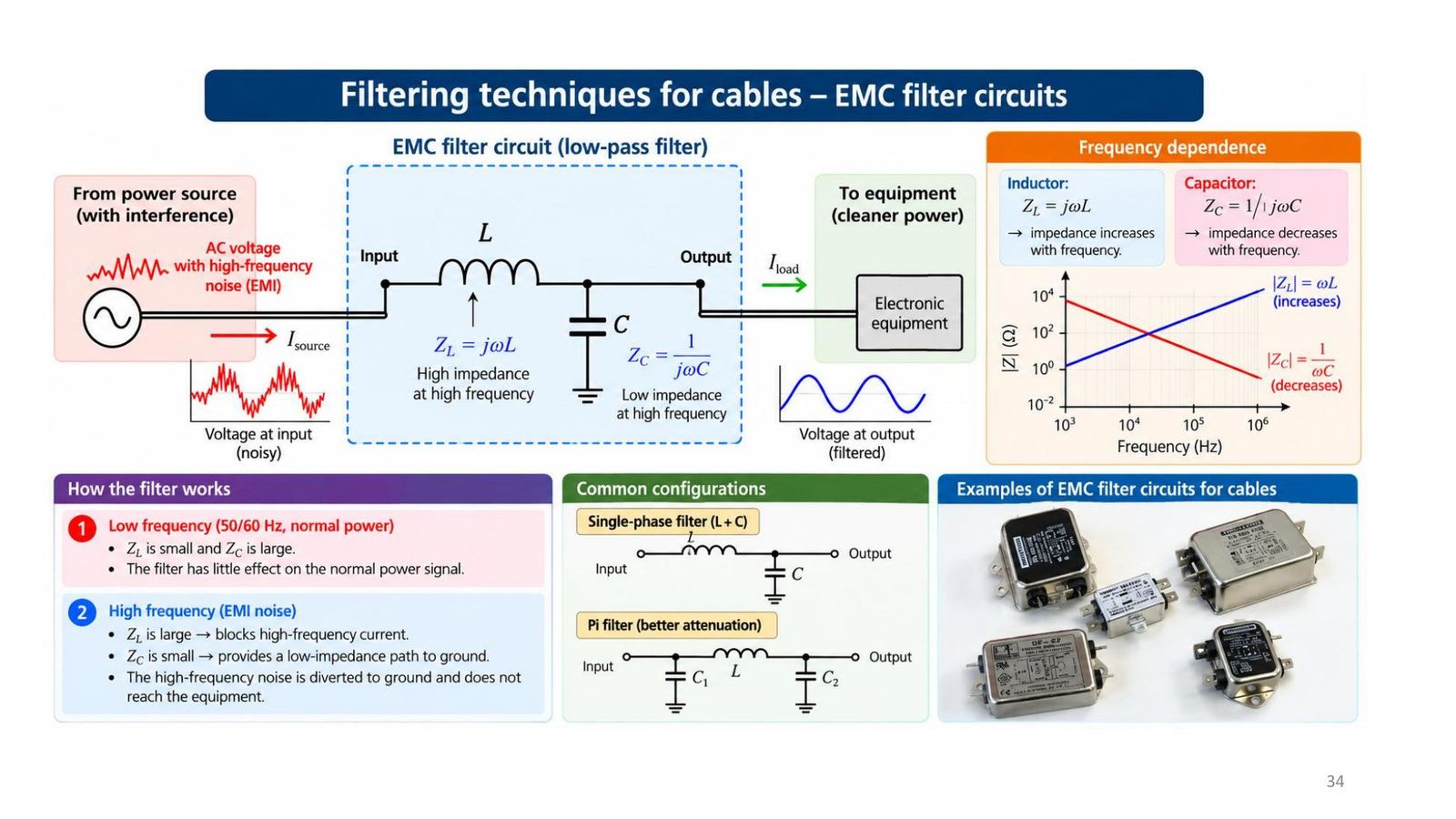

Lọc: LC thông thấp và bộ lọc nguồn

Có nhiều cách lọc EMI: trên cáp (lõi ferrite), ở ngõ vào thiết bị (bộ lọc EMI kiểu LC), trên bo mạch (RC hoặc LC nhỏ). Ý tưởng luôn giống nhau: suy giảm nhiễu tần cao, cho tín hiệu hữu ích đi qua.

Bộ lọc thông thấp L + C: Z_L = jωL tăng theo tần số (chặn nhiễu tần cao), Z_C = 1/(jωC) giảm theo tần số (dẫn nhiễu tần cao xuống đất). Ở 50/60 Hz Z_L nhỏ và Z_C lớn nên bộ lọc hầu như không ảnh hưởng nguồn. Cấu hình: L + C một pha, hoặc lọc Pi (C, L, C) cho suy giảm tốt hơn.

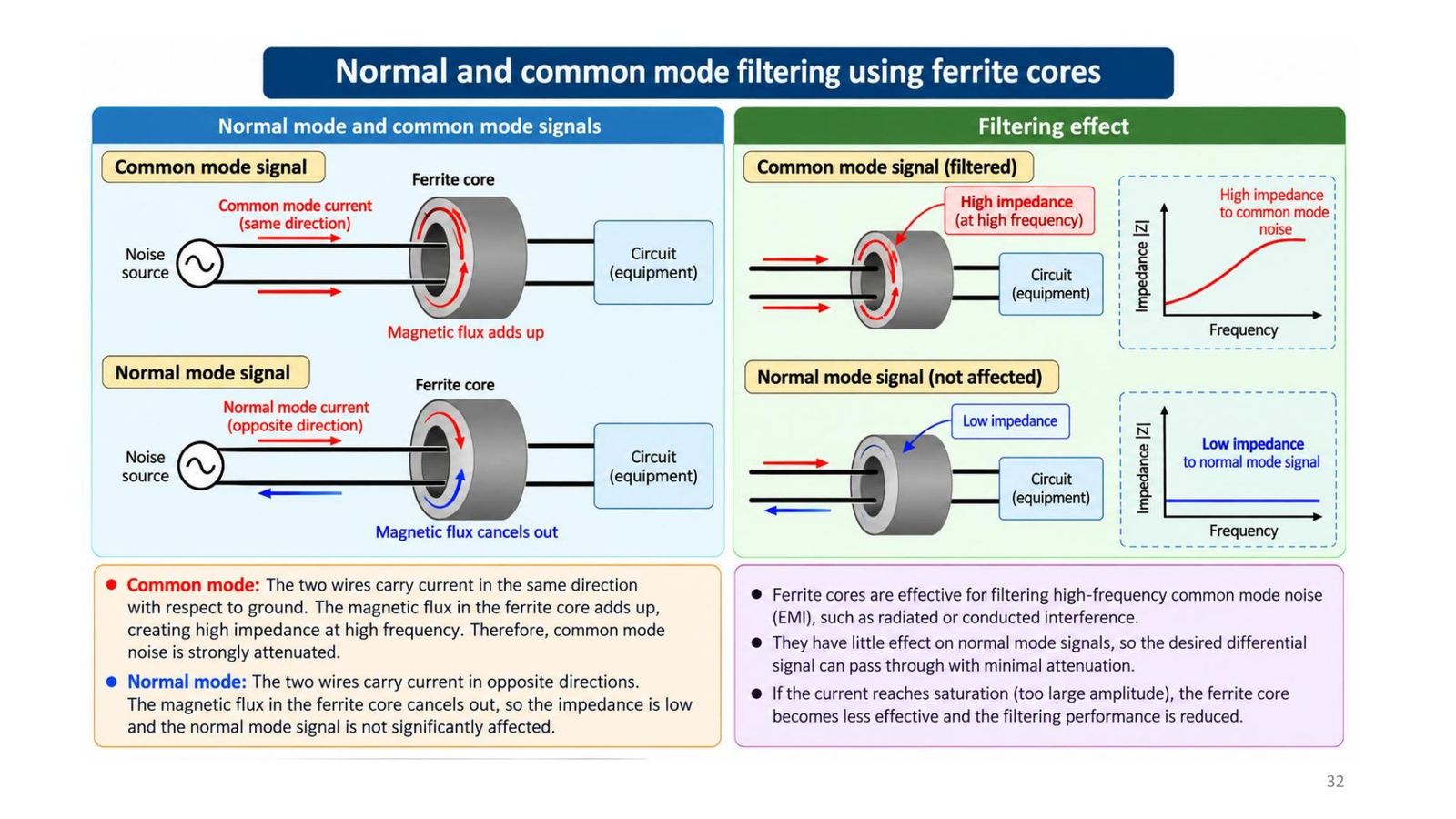

Lõi ferrite: chống nhiễu chế độ chung

Dòng nhiễu tần cao trên cáp sinh từ trường quanh cáp. Lõi ferrite hình trụ có độ từ thẩm μ cao nên tập trung từ thông vào lõi; tổn hao từ (từ trễ và dòng xoáy) đổi năng lượng thành nhiệt, nên trở kháng cáp tăng ở tần số cao và dòng nhiễu bị suy giảm.

Nếu dòng quá lớn lõi bão hoà và kém hiệu quả.

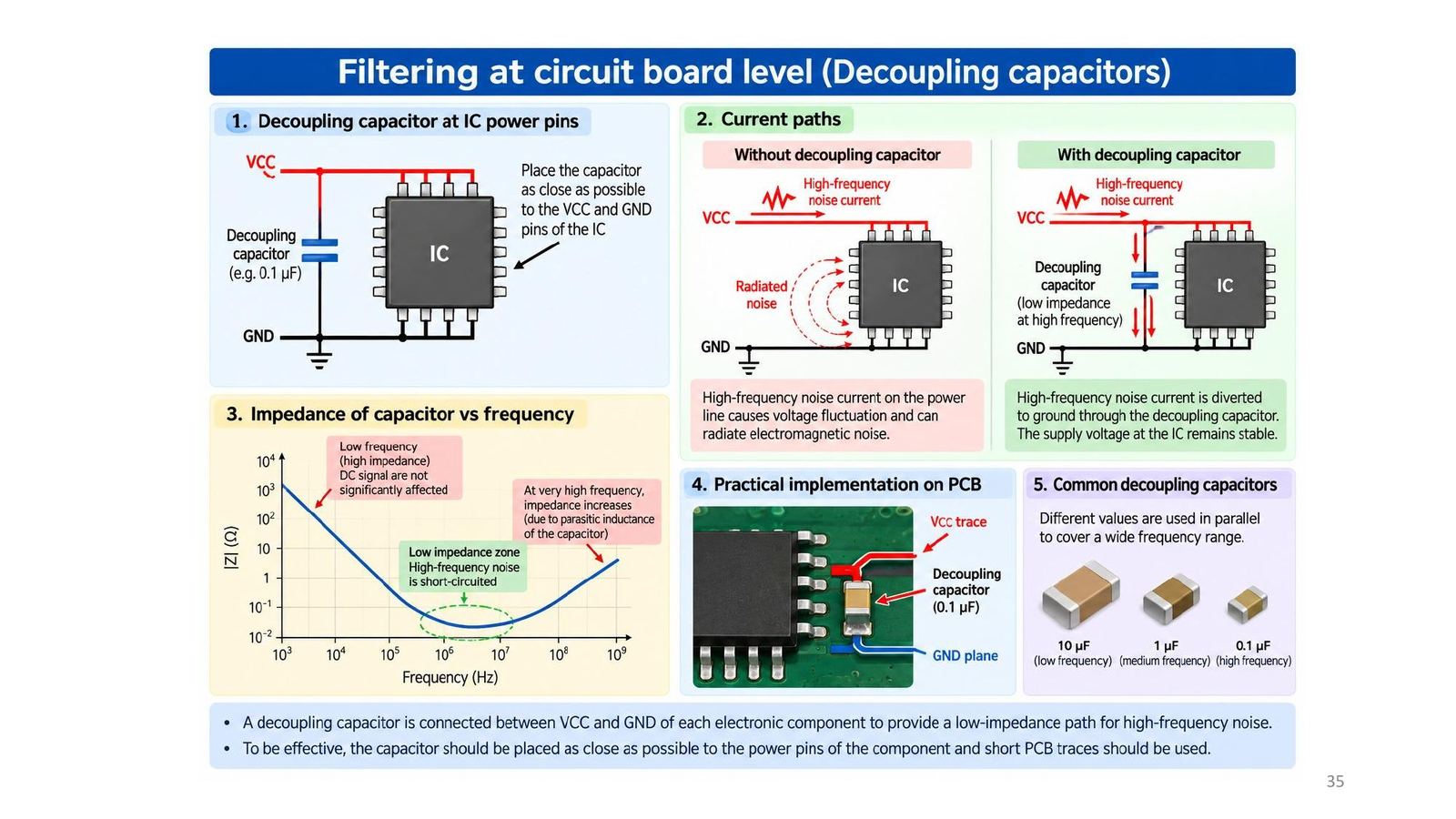

Tụ tách (decoupling) ở mức bo mạch (Floyd 6-11)

Tụ tách nối giữa VCC và đất của mỗi linh kiện, đặt càng gần chân nguồn IC càng tốt với đường mạch ngắn, để cho nhiễu tần cao một đường trở kháng thấp thay vì chạy dọc đường nguồn và bức xạ. Dùng nhiều giá trị song song để phủ dải tần rộng: 10 µF (tần thấp), 1 µF (trung bình), 0,1 µF (cao).

Floyd 6-11 (tr.364): gai dòng và áp trên VCC và đất do chuyển mạch nhanh của mạch số; hấp thụ bằng một tụ khoảng 1 µF từ VCC xuống đất cho cả bo mạch, cùng các tụ nhỏ 0,022 đến 0,1 µF rải rác, nhất là gần thiết bị chuyển mạch tần cao hoặc lái nhiều tải (bộ dao động, bộ đếm, bộ đệm, driver bus).

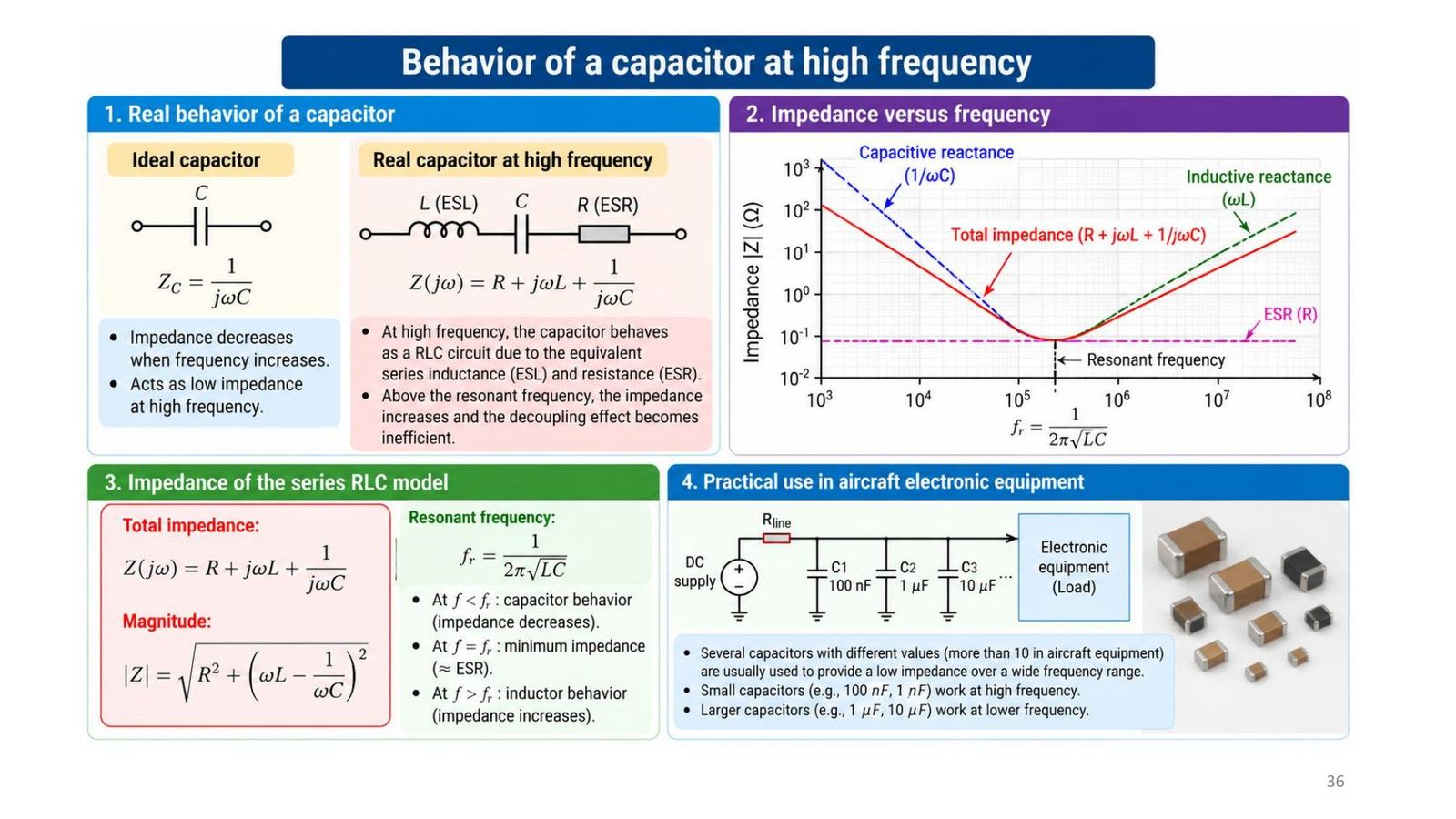

Tụ thực ở tần số cao: ESL, ESR và cộng hưởng

Tụ thực = R (ESR) + L (ESL) + C nối tiếp: Z = R + jωL + 1/(jωC), |Z| = √(R² + (ωL − 1/(ωC))²). Tần số cộng hưởng f_r = 1/(2π√(LC)): dưới f_r tụ hoạt động như tụ (Z giảm theo tần số), tại f_r trở kháng cực tiểu ≈ ESR, trên f_r tụ thành cuộn cảm (Z tăng) nên không còn tách nhiễu tốt. Vì vậy thiết bị máy bay dùng nhiều tụ giá trị khác nhau (hơn 10 tụ): tụ nhỏ (100 nF, 1 nF) cho tần cao, tụ lớn (1, 10 µF) cho tần thấp.

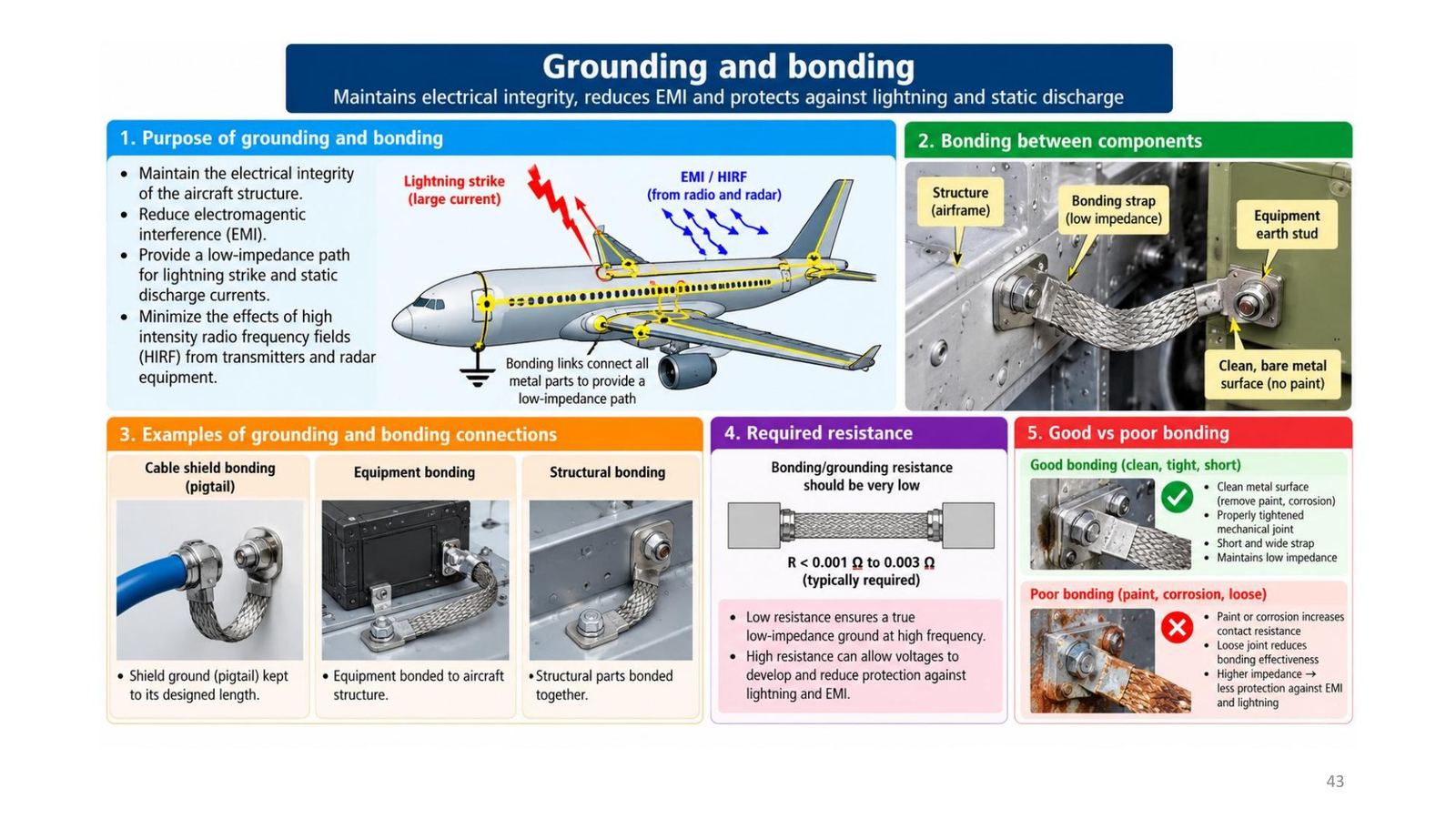

Nối đất và liên kết (grounding và bonding)

Tính toàn vẹn điện của kết cấu máy bay rất quan trọng để giảm EMI và bảo vệ máy bay, hành khách, tổ bay và hệ thống trước sét và phóng tĩnh điện; cũng giảm ảnh hưởng của trường RF cường độ cao (HIRF) từ máy phát công suất lớn và radar. Dùng dây liên kết (bonding strap) điện trở thấp. Điện trở nối đất và liên kết thường yêu cầu dưới 0,001 đến 0,003 Ω.

Nối đất là nối vật dẫn vào kết cấu dẫn hoặc đường hồi khác để hoàn tất mạch bình thường hay mạch sự cố; liên kết là nối điện hai hay nhiều vật dẫn chưa được nối tốt.

Sáu mục đích của nối đất và liên kết trên máy bay

1. Bảo vệ máy bay, tổ bay, hành khách trước phóng điện sét: dòng sét đi qua khung máy bay xuống đất.
2. Tạo đường hồi dòng cho dòng bình thường và dòng sự cố.
3. Ngăn điện áp và dòng RF không mong muốn: mọi chi tiết kim loại cùng điện thế.
4. Bảo vệ người khỏi điện giật: phần kim loại tiếp cận được đều liên kết và nối đất.
5. Giữ thu phát vô tuyến hiệu quả: ăng-ten nối đất tốt ít nhiễu.
6. Ngăn tích tụ tĩnh điện (ví dụ ống nhiên liệu, luồng gió).

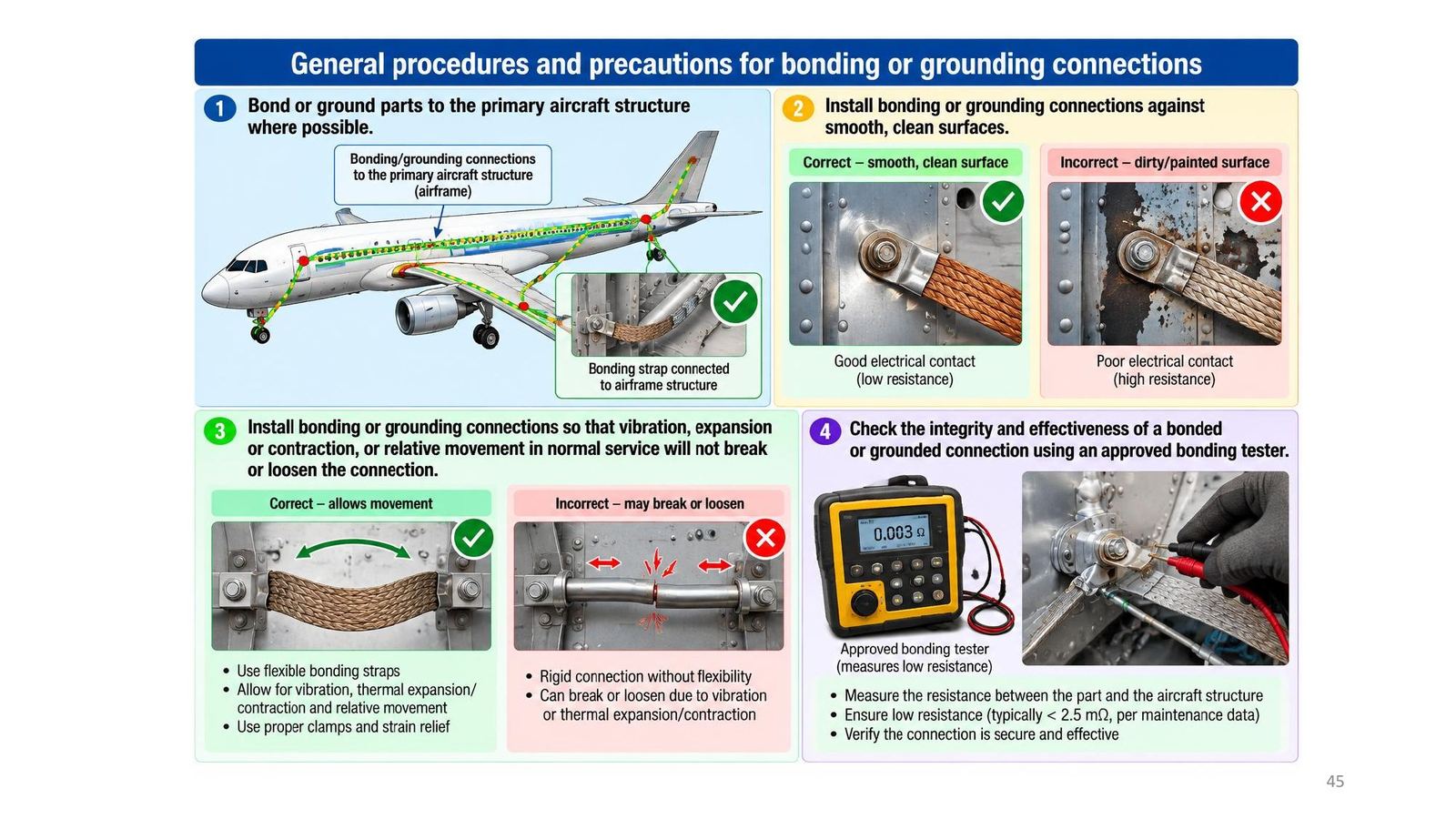

Thủ tục và kiểm tra liên kết

1. Nối vào kết cấu chính của máy bay khi có thể; không làm yếu kết cấu; nối riêng từng chi tiết nếu khả thi.
2. Lắp lên bề mặt nhẵn, sạch (loại sơn và ăn mòn).
3. Lắp sao cho rung, giãn nở hoặc chuyển động tương đối không làm đứt hay lỏng; dùng dây liên kết mềm, kẹp và giảm căng đúng cách.
4. Kiểm tra độ toàn vẹn và hiệu quả bằng thiết bị đo liên kết được duyệt: đo điện trở giữa chi tiết và kết cấu, so với dữ liệu bảo dưỡng.

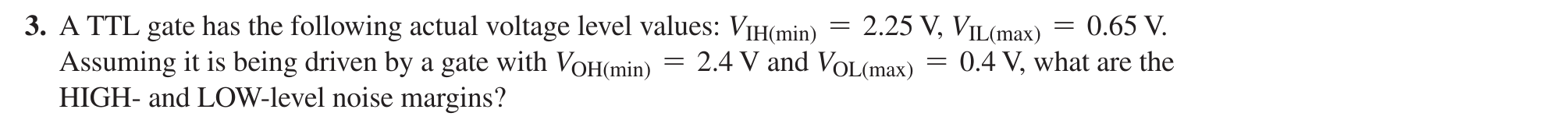

Ngưỡng nhiễu của mạch số: noise margin (Floyd 15-3)

Phía thiết kế số cũng có "ngưỡng nhạy cảm": noise margin (Floyd tr.859) đo khả năng chịu nhiễu của cổng logic. V_NH = V_OH(min) − V_IH(min) và V_NL = V_IL(max) − V_OL(max). Với CMOS 5 V: V_NH = 4,4 − 3,5 = 0,9 V, V_NL = 1,5 − 0,33 = 1,17 V. Nhiễu nhỏ hơn noise margin thì không làm sai mức logic.

dB, dBm, hài của sóng vuông và cộng hưởng của tụ thực

• L_P, L_Atỉ số công suất và tỉ số biên độ tính bằng dB (hệ số 20 vì P tỉ lệ V² khi cùng trở kháng)
• dBmmức công suất so với 1 mW
• V/nbiên độ hài lẻ thứ n của sóng vuông (n = 1, 3, 5, …)
• L, Cđộ tự cảm ESL và điện dung của tụ thực
• f_rtần số cộng hưởng; trên f_r tụ hoạt động như cuộn cảm

📜 Bối cảnh lý thuyết và lịch sử

Theo Tooley (mục 14.2), trong những năm gần đây EMC và EMI trở thành mối quan tâm rất quan trọng với người thiết kế thiết bị avionics: phải xét cả tín hiệu ngoài ý muốn do thiết bị phát ra lẫn độ nhạy của thiết bị với nhiễu từ bên ngoài, nhằm đáp ứng các chuẩn ngày càng khắt khe. Bài giảng mở đầu bằng thử nghiệm máy bay trong buồng chống dội (KC-46 Pegasus, Global Hawk) và ví dụ Wi-Fi gây nhiễu màn hình Honeywell Phase 3 trên Boeing 757; mục 'Historical facts' của bài giảng chỉ có tiêu đề, không có nội dung. Chuẩn DO-160 do RTCA ban hành không phải quy định của chính phủ nhưng được cơ quan hàng không rộng rãi chấp nhận làm phương tiện chứng minh tuân thủ.

🔎 Case study: bộ nguồn một chiều 400 Hz và các linh kiện thêm vào để đạt EMC

Tooley dùng một bộ nguồn một chiều điện áp thấp (hình 14.1) rồi sửa nó để đạt yêu cầu EMC nghiêm ngặt (hình 14.5). Các linh kiện thêm vào có bốn nhiệm vụ: tụ C5 đến C8 tách nguồn ở tần số cao để IC ổn áp không dao động; C9 và C10 khử nhiễu trên đường ra; C11, L1, L2, C12, C13 tạo bộ lọc thông thấp cho nguồn, loại bỏ hài sinh ra do đóng cắt của các diode chỉnh lưu và cũng chặn nhiễu từ lưới đi vào thiết bị; cuối cùng là nối đất điện trở thấp giữa khung thiết bị và đất máy bay. Cả ba nhóm biện pháp của bài giảng đều có mặt: giảm nguồn (lọc hài), giảm ghép (nối đất, bọc) và tăng ngưỡng nhạy (tách nguồn). Một ví dụ số trong cùng chương: một nguồn xung hỏng làm sàn nhiễu ở dải 500 kHz đến 1,75 MHz tăng từ dưới −110 dB lên khoảng −84 dB, tức 26 dB, đủ làm thu MF bị suy giảm nặng.

⚠️ Bẫy hay gặp (và các điểm không khớp tìm thấy trong tài liệu)

Bẫy chung: nhầm 0 dBm với 0 W (0 dBm là 1 mW) và nhầm hệ số 10 với 20 trong công thức dB (công suất dùng 10, điện áp và dòng dùng 20). Các điểm không khớp: slide 21 (bài 2) ghi kết quả "P_out = 10000 W (10 kW)" trong khi chính phép tính ngay bên cạnh ra 100 000 W; đáp án đúng là 100 kW vì 10 W × 10⁴ = 100 000 W (xem Demo 1 và notebook). Slide 43 yêu cầu điện trở liên kết 0,001 đến 0,003 Ω, còn slide 45 ghi "điển hình dưới 2,5 mΩ" và hình thiết bị đo ở đó hiện 0,003 Ω, tức 3 mΩ, lớn hơn 2,5 mΩ nên theo chính slide ấy là không đạt; Tooley ghi dưới 0,001 đến 0,003 Ω và câu trắc nghiệm 6 là dưới 0,005 Ω, nên các nguồn dùng các ngưỡng khác nhau, cần theo dữ liệu bảo dưỡng của hãng. Tooley (hình 14.14) viết sàn nhiễu tăng 26 dB "hay 50 lần"; 26 dB là khoảng 20 lần về biên độ (khoảng 400 lần về công suất), không phải 50 lần. Slide 10 và Tooley 14.1.2 viết sóng vuông là V sin ωt + (V/3) sin 3ωt + …; đó là dạng tỉ lệ đã đơn giản hoá, biên độ hài cơ bản của sóng vuông biên độ V thật là 4V/π, nên hãy hiểu V ở đó là biên độ hài cơ bản, không phải biên độ sóng vuông. Slide 1 viết sai chính tả "Dndergoes" trong chú thích ảnh Global Hawk, slide 16 lặp lại nội dung slide 15, và tiêu đề "Historical facts" của slide 2 không có nội dung. Về Floyd: Floyd không có chương về EMC; ông chỉ nêu EMI ở mức cáp (xoắn đôi giảm crosstalk, STP bọc kim chống EMI), tụ tách ở bo mạch và biên độ nhiễu cho phép của họ logic (noise margin).
