Lọc Wiener và lọc Kalman

Lọc Wiener và lọc Kalman

• Phát biểu và chứng minh nguyên lý trực giao, và dùng nó để suy ra ước lượng tuyến tính bình phương tối thiểu đơn giản nhất.
• Suy ra bộ lọc Wiener không khả thi H(f)=S_{sy}(f)/S_{yy}(f) và tính sai số bình phương tối thiểu tương ứng.
• Giải phương trình Wiener–Hopf cho bộ lọc khả thi bằng phân tích phổ (spectral factorization), tách S_{yy}(f) thành các thừa số nhân quả và phản nhân quả.
• Dựng bộ lọc Wiener rời rạc từ phương trình chuẩn tắc R_{YY}\omega=R_{Ys}, và nhận ra đây chính là bình phương tối thiểu của module 22 áp cho một bộ lọc.
• Suy ra bộ lọc Kalman vô hướng qua khái niệm đổi mới (innovations), tính độ lợi Kalman k(n), và liên hệ lọc Kalman với lọc Wiener khi quá trình dừng.

Dùng nút, chấm tròn hoặc phím ← → để chuyển slide.

Ba bài toán trong một khung: lọc, dự đoán, làm mượt

Ở chương 6, ta ước lượng các tham số hằng số hoặc ngẫu nhiên. Trong nhiều ứng dụng, mục tiêu thực ra là ước lượng cả một dạng sóng tín hiệu từ phiên bản nhiễu của nó, theo cách tối ưu. Quan sát Y(t) được thu trên khoảng t\in[t_i,t_f]; nếu t<t_i bài toán là dự đoán ngược (backward prediction), nếu t>t_f là dự đoán xuôi (forward prediction), và nếu t\in[t_i,t_f] là làm mượt (smoothing). Quá trình trích xuất tín hiệu mang thông tin S(t) từ Y(t)=S(t)+N(t) gọi là lọc (filtering) (Barkat, tr. 399 đến 400).

Biến đổi tuyến tính: định nghĩa và tính chất

Ước lượng cần tìm là một biến đổi tuyến tính của dữ liệu quan sát, \hat Y(t)=L[Y(t)], cực tiểu sai số bình phương trung bình E[\varepsilon^2(t)]=E[(Y(t)-\hat Y(t))^2]. Biến đổi L[\cdot] là tuyến tính nếu L[a_1Y_1(t)+a_2Y_2(t)]=a_1L[Y_1(t)]+a_2L[Y_2(t)]; hiệu của hai biến đổi tuyến tính cũng tuyến tính, và với biến đổi tuyến tính, phép lấy kỳ vọng và biến đổi giao hoán được: E\{L[\cdot]\}=L\{E[\cdot]\} (Barkat, tr. 400 đến 401).

Định lý nguyên lý trực giao

Biến đổi tuyến tính L[\cdot] là ước lượng bình phương tối thiểu trung bình khi và chỉ khi sai số \varepsilon(t) trực giao với dữ liệu Y(\xi) với mọi \xi\in[t_i,t_f]: E[\varepsilon(t)Y(\xi)]=0. Chứng minh dựa trên việc so sánh một ước lượng L_1 tùy ý với ước lượng L_2 có sai số trực giao với dữ liệu; hiệu L=L_2-L_1 cũng tuyến tính, và khai triển bình phương cho e_m=E[\varepsilon_2^2(t)]+E\{[L(Y(\xi))]^2\}\ge E[\varepsilon_2^2(t)], với đẳng thức khi và chỉ khi L=0 — tức L_1=L_2 (Barkat, tr. 401 đến 403).

Sai số tối thiểu, viết gọn nhờ trực giao

Dùng chính nguyên lý trực giao, E[\{S(t)-\hat S(t)\}Y(\xi)]=0; nhân cả hai vế với \hat S(t)=L[Y(\xi)] (chính nó là tổ hợp tuyến tính của Y(\xi)) và trừ, sai số bình phương tối thiểu rút gọn thành e_m=E[\{S(t)-\hat S(t)\}S(t)] — không cần biết \hat S(t) tường minh, chỉ cần biết các hàm tương quan (Barkat, tr. 403).

Ví dụ 7.1: ước lượng đơn giản nhất \hat S(t)=aY(t)

Với Y(t)=S(t)+N(t), S,N dừng nghĩa rộng trung bình 0, tìm hằng số a sao cho \hat S(t)=aY(t) tối ưu. Nguyên lý trực giao cho E\{[S(t)-aY(t)]Y(t)\}=R_{sy}(0)-aR_{yy}(0)=0, tức a=R_{sy}(0)/R_{yy}(0). Sai số tối thiểu là e_m=R_{ss}(0)-aR_{sy}(0)=R_{ss}(0)-R_{sy}^2(0)/R_{yy}(0) (Barkat, tr. 403 đến 405). Nếu S,N độc lập, R_{sy}(0)=R_{ss}(0) và R_{yy}(0)=R_{ss}(0)+R_{nn}(0), cho a=R_{ss}(0)/[R_{ss}(0)+R_{nn}(0)] và e_m=R_{ss}(0)R_{nn}(0)/[R_{ss}(0)+R_{nn}(0)].

Số đo: a, e_m, và trực giao được kiểm chứng bằng số

Số đo: với R_{ss}(0)=4, R_{nn}(0)=1 (độc lập), hệ số a = 0.8, sai số tối thiểu e_m = 0.8. Mô phỏng Monte Carlo với S,N Gauss độc lập phương sai tương ứng: giá trị E[(S-aY)Y] đo được tại chính a này là -4.08e-03 (gần 0), xác nhận trực tiếp điều kiện trực giao đã dùng để suy ra a.

Tự kiểm tra phần 1

• Khi t nằm ngoài khoảng quan sát [t_i,t_f] và t>t_f, bài toán gọi là gì?
• Nguyên lý trực giao phát biểu điều kiện gì cho ước lượng tối ưu?
• Trong Ví dụ 7.1, hệ số a tối ưu bằng tỉ số của những đại lượng nào?

Gợi ý: dự đoán xuôi (forward prediction); sai số trực giao với toàn bộ dữ liệu quan sát; R_{sy}(0)/R_{yy}(0).

Từ hằng số a đến hàm trọng số h(\xi)

Tổng quát hóa Ví dụ 7.1: dữ liệu giờ là cả một quá trình X(\xi) trên \xi\in[t_i,t_f], và ước lượng là \hat Y(t)=\int_{t_i}^{t_f}h(\xi)X(\xi)\,d\xi. Nguyên lý trực giao cho phương trình tích phân R_{yx}(t-\lambda)=\int_{t_i}^{t_f}R_{xx}(\xi-\lambda)h(\xi)\,d\xi với mọi \lambda\in[t_i,t_f] — giải phương trình này cho h(\xi) (Barkat, tr. 409 đến 410).

Không ràng buộc nhân quả: giải gọn trong miền tần số

Nếu Y(t)=S(t)+N(t) quan sát trên toàn trục thời gian và bộ lọc không bị ràng buộc nhân quả (\"không khả thi\", h(t-\xi) có thể khác 0 với t<\xi), phương trình trực giao trở thành phép chập R_{sy}(\tau)=R_{yy}(\tau)*h(\tau). Biến đổi Fourier hai vế cho ngay S_{sy}(f)=S_{yy}(f)H(f), tức H(f)=S_{sy}(f)/S_{yy}(f) (Barkat, tr. 410 đến 411).

Khi tín hiệu và nhiễu độc lập

Nếu S(t) và N(t) độc lập, S_{sy}(f)=S_{ss}(f) và S_{yy}(f)=S_{ss}(f)+S_{nn}(f), nên H(f)=S_{ss}(f)/[S_{ss}(f)+S_{nn}(f)]. Sai số tối thiểu rút gọn thành e_m=\int_{-\infty}^\infty \dfrac{S_{ss}(f)S_{nn}(f)}{S_{ss}(f)+S_{nn}(f)}\,df (Barkat, tr. 411 đến 412). Nếu phổ tín hiệu và nhiễu không chồng lấp (S_{ss}(f)=0 khi S_{nn}(f)\ne0 và ngược lại), H(f) trở thành bộ lọc lý tưởng 0/1, và e_m=0 — lọc hoàn hảo.

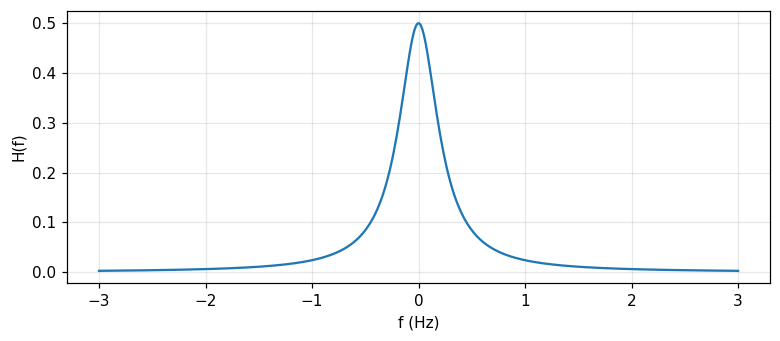

Số đo: H(f) cho một cặp phổ cụ thể

Số đo: với S_{ss}(f)=1/(1+4\pi^2f^2) (tương ứng R_{ss}(\tau)=\tfrac12e^{-|\tau|}) và S_{nn}(f)=1 (nhiễu trắng), H(0) = 0.5 và H tại f=1 Hz là 0.0241 — giảm dần khi tần số tăng, đúng như kỳ vọng vì năng lượng tín hiệu tập trung ở tần số thấp trong khi nhiễu trắng trải đều.

Số đo: sai số tối thiểu, hai cách tính khớp nhau

Sai số tối thiểu có thể tính bằng công thức tần số e_m=\int S_{ss}S_{nn}/(S_{ss}+S_{nn})\,df, hoặc bằng công thức thời gian e_m=R_{ss}(0)-\int_{-\infty}^\infty R_{sy}(\xi)h(\xi)\,d\xi sau khi lấy biến đổi Fourier ngược của H(f) để có h(t). Số đo: công thức tần số cho e_m = 0.3529, công thức thời gian (dùng h(t) tính số) cho e_m = 0.3536 — hai cách khớp nhau trong sai số lưới, xác nhận cùng một kết quả từ hai con đường độc lập.

Tự kiểm tra phần 2

• Bộ lọc \"không khả thi\" (unrealizable) có ràng buộc gì bị nới lỏng so với bộ lọc thực tế?
• Khi S,N độc lập, H(f) viết theo S_{ss} và S_{nn} như thế nào?
• Sai số tối thiểu e_m bằng 0 khi nào?

Gợi ý: ràng buộc nhân quả h(t)=0 với t<0; H(f)=S_{ss}(f)/[S_{ss}(f)+S_{nn}(f)]; khi phổ tín hiệu và nhiễu không chồng lấp nhau.

Ràng buộc nhân quả: phương trình chỉ đúng với \tau\ge0

Với h(t)=0, t<0, ước lượng chỉ dùng dữ liệu quá khứ: \hat S(t)=\int_0^\infty Y(t-\xi)h(\xi)\,d\xi. Nguyên lý trực giao cho phương trình Wiener–Hopf R_{sy}(\tau)=\int_0^\infty R_{yy}(\tau-\xi)h(\xi)\,d\xi, chỉ đúng với \tau\ge0 (Barkat, tr. 416 đến 418). Khác với trường hợp không khả thi, không thể lấy biến đổi Fourier trực tiếp vì tích phân chỉ hợp lệ một phía — cần một kỹ thuật khác: phân tích phổ (spectral factorization).

Phân tích phổ: tách nhân quả và phản nhân quả

Giả sử S_{yy}(f) là hàm hữu tỉ, tách thành S_{yy}(f)=S_{yy}^+(f)S_{yy}^-(f), với S_{yy}^+(f) có mọi cực/không điểm ở nửa mặt phẳng trái (LHP, ứng với hàm thời gian nhân quả) và S_{yy}^-(f) ở nửa mặt phẳng phải (RHP). Tương tự tách S_{sy}(f)/S_{yy}^-(f)=B^+(f)+B^-(f) theo cực ở LHP/RHP. Cân bằng phần LHP của phương trình biến đổi Fourier cho bộ lọc khả thi tối ưu (Barkat, tr. 418 đến 420).

Vì sao H(f)=B^+(f)/S_{yy}^+(f) luôn nhân quả

B^+(f) và S_{yy}^+(f) đều có mọi cực ở LHP theo cách xây dựng; do đó H(f) cũng có mọi cực ở LHP, và hàm thời gian tương ứng h(t) tự động bằng 0 với t<0 — bộ lọc khả thi mà không cần áp thêm ràng buộc nào nữa. Sai số tối thiểu tương ứng là e_m=\int_{-\infty}^\infty[S_{ss}(f)-S_{sy}(-f)B^+(f)/S_{yy}^+(f)]\,df (Barkat, tr. 420).

Ví dụ 7.6: cùng phổ tín hiệu, nhiễu trắng thêm vào

Với R_{ss}(\tau)=e^{-|\tau|}, R_{nn}(\tau)=\delta(\tau) (tức S_{ss}(f)=1/(1+4\pi^2f^2), S_{nn}(f)=1), phân tích phổ cho S_{yy}^+(p)=(p+\sqrt2)/(p+1) với p=j2\pi f, và bộ lọc khả thi tối ưu là H(p)=(\sqrt2-1)/(p+\sqrt2), tức h(t)=\dfrac{1}{1+\sqrt2}e^{-\sqrt2\,t}u(t) (Barkat, tr. 420 đến 422). Số đo: hệ số đầu h(0^+)=1/(1+\sqrt2) = 0.4142; sai số tối thiểu e_m=\tfrac12-\tfrac{1}{2(1+\sqrt2)^2} = 0.4142, xác nhận bằng cách thay trực tiếp vào công thức e_m=R_{ss}(0)-\int_0^\infty R_{sy}(\xi)h(\xi)\,d\xi.

Ví dụ 7.7: so sánh khả thi và không khả thi trên cùng bài toán

Với R_{ss}(\tau)=e^{-|\tau|}, R_{nn}(\tau)=\delta(\tau)+2e^{-|\tau|}: bộ lọc không khả thi cho H(f)=1/(4+4\pi^2f^2), tức h(t)=\tfrac14e^{-2|t|} — đối xứng, dùng cả tương lai lẫn quá khứ. Bộ lọc khả thi, sau phân tích phổ (S_{yy}^+(p)=(p+2)/(p+1), B^+(p)=1/[3(p+1)]), cho H(p)=1/[3(p+2)], tức h(t)=\tfrac13e^{-2t}u(t) — chỉ dùng quá khứ (Barkat, tr. 422 đến 424). Số đo: hệ số đầu của bộ lọc không khả thi tại t=0 là 0.25; hệ số đầu của bộ lọc khả thi tại t=0^+ là 0.3333 — cùng tốc độ suy giảm e^{-2t} nhưng biên độ và miền thời gian khác nhau, đúng như dự đoán từ ràng buộc nhân quả.

Tự kiểm tra phần 3

• Phương trình Wiener–Hopf chỉ đúng trên miền nào của \\tau?
• S_{yy}^+(f) có mọi cực/không điểm nằm ở nửa mặt phẳng nào?
• Trong Ví dụ 7.7, vì sao bộ lọc không khả thi có h(t) khác 0 cả với t<0?

Gợi ý: chỉ với \tau\ge0; nửa mặt phẳng trái (LHP); vì nó không bị ràng buộc nhân quả, được phép dùng cả dữ liệu tương lai.

Bộ lọc transversal: tổ hợp tuyến tính của M mẫu quá khứ

Xét bộ lọc hữu hạn với M vòi (taps): \hat S(n)=\sum_{k=0}^{M-1}\omega_k^*Y(n-k)=\omega^HY(n), với \omega=[\omega_0\ \cdots\ \omega_{M-1}]^T và Y(n)=[Y(n)\ \cdots\ Y(n-M+1)]^T. Mục tiêu là cực tiểu hàm chi phí C(\omega)=E[e(n)e^*(n)] với e(n)=S(n)-\hat S(n) (Barkat, tr. 430 đến 432).

Khai triển hàm chi phí: bát bowl-shaped, một cực tiểu duy nhất

Khai triển C(\omega)=\sigma_s^2-R_{Ys}^H\omega-\omega^HR_{Ys}+\omega^HR_{YY}\omega, với R_{Ys}=E[Y(n)S^*(n)] (vector tương quan chéo) và R_{YY}=E[Y(n)Y^H(n)] (ma trận tương quan). Đây là hàm bậc hai của \omega, hình bát úp (bowl-shaped) với đúng một cực tiểu — mặt sai số hiệu năng (error performance surface) (Barkat, tr. 431 đến 432).

Đạo hàm theo vector cho phương trình chuẩn tắc

Dùng công thức đạo hàm theo vector phức (d(c^H\omega)/d\omega=0, d(\omega^Hc)/d\omega=2c, d(\omega^HQ\omega)/d\omega=2Q\omega, Ví dụ 7.9), lấy đạo hàm C(\omega) và cho bằng 0: -2R_{Ys}+2R_{YY}\omega=0, tức R_{YY}\omega=R_{Ys} — phương trình chuẩn tắc (normal equations), chính là dạng rời rạc của phương trình Wiener–Hopf (Barkat, tr. 434 đến 435). Nghiệm là \omega_0=R_{YY}^{-1}R_{Ys} — giống hệt công thức bình phương tối thiểu \hat\theta_{ls}=(H^TH)^{-1}H^TY đã gặp ở module 22, chỉ khác ký hiệu.

Ví dụ 7.8: bộ lọc khả thi vô hạn qua phân tích phổ trên z

Với S_{ss}(e^{j\omega})=2/(5-4\cos\omega) và S_{nn}(e^{j\omega})=1, cùng kỹ thuật phân tích phổ (nay trên biến z, tách trong/ngoài đường tròn đơn vị thay vì LHP/RHP) cho S_{yy}(z)=(z-3.186)(z-0.314)/[(z-2)(z-0.5)], và bộ lọc khả thi tối ưu h(n) suy giảm hình học với tỉ lệ đúng bằng không điểm trong đường tròn đơn vị (Barkat, tr. 428 đến 430).

Số đo: tỉ lệ suy giảm hình học khớp đúng cực trong đường tròn

Số đo: giải trực tiếp phương trình Wiener–Hopf rời rạc bằng một hệ tuyến tính lớn (xấp xỉ tổng vô hạn bằng K=50 số hạng), tỉ số h(n{+}1)/h(n) đo được là 0.3139, khớp chính xác không điểm 0.314 trong đường tròn đơn vị dự đoán từ phân tích phổ — xác nhận bộ lọc khả thi suy giảm hình học đúng tốc độ lý thuyết, độc lập với cách giải (đại số ký hiệu hay giải số trực tiếp phương trình chuẩn tắc). Sai số tối thiểu tương ứng e_m=R_{ss}(0)-\sum_k\omega_{0,k}r_{ys}^*(k) đo được là 0.3723.

Tự kiểm tra phần 4

• Phương trình chuẩn tắc R_{YY}\\omega=R_{Ys} là dạng rời rạc của phương trình nào?
• Nghiệm \\omega_0=R_{YY}^{-1}R_{Ys} giống công thức nào đã gặp ở module ước lượng tham số?
• Trong phân tích phổ rời rạc, đường tròn đơn vị đóng vai trò gì so với trục ảo trong trường hợp liên tục?

Gợi ý: phương trình Wiener–Hopf; công thức bình phương tối thiểu \hat\theta_{ls}=(H^TH)^{-1}H^TY; nó thay thế ranh giới LHP/RHP, tách các cực/không điểm trong/ngoài đường tròn.

Mô hình trạng thái: khác Wiener ở đâu

Lọc Kalman dùng mô hình trạng thái S(n)=\Phi(n)S(n-1)+W(n) (chuỗi Gauss trung bình 0, \Phi(n) là hằng số đã biết, W(n) nhiễu trắng Gauss phương sai Q(n)), và quan sát Y(n)=H(n)S(n)+N(n) (N(n) nhiễu trắng Gauss phương sai R(n)) (Barkat, tr. 436 đến 437). Khác với Wiener (bộ lọc không đệ quy, giả định quá trình dừng), Kalman là bộ lọc đệ quy tối ưu, xử lý được cả quá trình không dừng — đây chính là câu trả lời cho hạn chế cuối chương 6: khi tham số (nay là trạng thái) thay đổi theo thời gian.

Đổi mới (innovations): thông tin mới, không trùng lặp

Thay vì tính lại \hat S(n) từ đầu mỗi khi có mẫu mới, định nghĩa đổi mới V(n)=Y(n)-\hat Y[n\,|\,Y(1),\ldots,Y(n-1)] — phần thông tin thực sự mới trong Y(n). Ba tính chất quan trọng: V(n) trực giao với dữ liệu quá khứ Y(1),\ldots,Y(n-1); các đổi mới V(k) trực giao lẫn nhau; và có tương ứng một-một giữa \{Y(1),\ldots,Y(n)\} và \{V(1),\ldots,V(n)\} (Barkat, tr. 437 đến 438).

Đệ quy vô hướng: dự đoán, độ lợi, cập nhật

Viết \hat S(n) dưới dạng tổ hợp tuyến tính của các đổi mới, dùng mô hình trạng thái và tính trực giao, ta được đệ quy \hat S(n{+}1)=\Phi(n{+}1)[\hat S(n)+k(n)V(n)], với V(n)=Y(n)-\hat S(n). Định nghĩa P(n)=E[\tilde S^2(n)], \tilde S(n)=S(n)-\hat S(n) (sai số dự đoán), cực tiểu P(n{+}1) theo k(n) cho độ lợi Kalman k(n)=P(n)/[P(n)+R(n)], và phương trình Riccati P(n{+}1)=\Phi^2(n{+}1)[1-k(n)]P(n)+Q(n{+}1) (Barkat, tr. 438 đến 443).

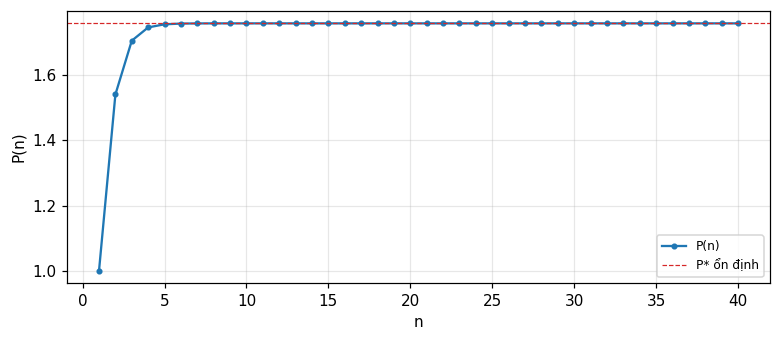

Số đo: hội tụ về một độ lợi ổn định

Số đo: với \Phi=0.9, Q=1, R=2, bắt đầu từ \hat S(1)=0, P(1)=Q, lặp đệ quy (7.155)–(7.156) qua 40 bước: P(n) hội tụ về giá trị ổn định P^* = 1.7578, và độ lợi k(n) hội tụ về k^* = 0.4678 — khớp đúng điểm bất động giải trực tiếp từ phương trình P^*=\Phi^2P^*R/(P^*+R)+Q bằng số.

Số đo: mô phỏng Monte Carlo xác nhận P(n) và tính trực giao

Số đo: mô phỏng 50\,000 quỹ đạo độc lập của mô hình trạng thái, chạy bộ lọc Kalman thực sự trên từng quỹ đạo, đo phương sai thực nghiệm của sai số dự đoán S(n)-\hat S(n) tại n=20: 1.765, so với P(20) lý thuyết = 1.7578. Đồng thời kiểm tra tính trực giao của đổi mới: hiệp phương sai thực nghiệm E[V(5)V(10)] đo được là 0.008 (gần 0), xác nhận hai đổi mới cách nhau 5 bước không tương quan, đúng như tính chất lý thuyết.

Kalman và Wiener: cùng đích, khác con đường

Nếu mọi quá trình đều dừng, nhiễu đo trắng và không tương quan với tín hiệu, và khoảng quan sát là bán vô hạn, lọc Kalman rút gọn về đúng lọc Wiener — cả hai cho cùng kết quả khi ước lượng một quá trình dừng. Khác biệt thực tế: Kalman đệ quy, xử lý được quá trình không dừng, còn Wiener không đệ quy nhưng đơn giản hơn cho bài toán dừng cổ điển (Barkat, tr. 444).

Tự kiểm tra phần 5

• Đổi mới V(n) được định nghĩa như thế nào?
• Độ lợi Kalman k(n) lớn khi nào — khi P(n) lớn so với R(n), hay ngược lại?
• Lọc Kalman rút gọn về lọc Wiener trong điều kiện nào?

Gợi ý: V(n)=Y(n)-\hat S(n), phần dữ liệu mới chưa được dự đoán; khi P(n) lớn (kém tin cậy vào mô hình, tin quan sát mới hơn); khi quá trình dừng, nhiễu đo trắng không tương quan với tín hiệu, khoảng bán vô hạn.

Điều cần mang theo

• Nguyên lý trực giao: biến đổi tuyến tính L[\cdot] tối ưu bình phương tối thiểu khi và chỉ khi sai số trực giao với dữ liệu; đây là gốc rễ của mọi công thức trong chương.
• Bộ lọc Wiener không khả thi giải gọn bằng biến đổi Fourier, H(f)=S_{sy}/S_{yy}; bộ lọc khả thi cần phân tích phổ để tách phần nhân quả H(f)=B^+/S_{yy}^+.
• Bộ lọc Wiener rời rạc dẫn tới phương trình chuẩn tắc R_{YY}\omega=R_{Ys} — cùng dạng công thức bình phương tối thiểu của module 22, áp cho trọng số bộ lọc.
• Lọc Kalman dùng đổi mới V(n)=Y(n)-\hat S(n) để cập nhật đệ quy; độ lợi k(n)=P(n)/[P(n)+R(n)] và phương trình Riccati P(n{+}1)=\Phi^2[1{-}k(n)]P(n)+Q tự cân bằng tin cậy giữa mô hình và quan sát.
• Kalman rút gọn về Wiener cho quá trình dừng, nhiễu trắng không tương quan, khoảng bán vô hạn — nhưng Kalman còn xử lý được cả quá trình không dừng nhờ đệ quy.
